多普勒1000系列光子測速模塊
- 類別：其他 - 品牌：唐領科技
在沖擊物理、材料特性研究、高超音速撞擊測試、爆炸學和沖擊波實驗等眾多科學和技術領域中，測量高速運動材料的速度至關重要，Quantifi Photonics Doppler將光子多普勒測速（PDV）測量所需的關鍵光學組件集成在一個緊湊的儀器中，簡化了高通道數PDV測試設置。
特點：
精確的功率控制與測量：所有光學功率管理集成在一個單槽PXIe模塊中，簡化了PDV測試設置。
顯著減少測試設備占地面積：用一個小型儀器替代一堆笨重的單個光學測試儀器，節省寶貴的實驗室空間。
易于擴展的多通道系統：與我們的激光器和O2E模塊結合，可在單個18槽PXIe機箱中容納多達8個通道。
可靠且可重復的測量：減少手動光學連接的數量，確保測量結果的可靠性和可重復性。
簡單直觀的操作：通過COHESIONUI?，可以從PC或移動設備輕松控制Doppler儀器。
靈活的配置：支持傳統的同相PDV測試和頻率偏移的異相PDV測試。
目標應用：
使用沖擊物理研究材料特性和沖擊響應。
作為“任意反射器速度干涉儀系統”（VISAR）的替代品，采用集成光纖系統。
在動態實驗中測量速度，具有較高的時間精度。
通用規格：
PXI | MATRIQ | |
總線連接 | PXIe | USB和以太網 |
PXI槽位數 | 1 | |
光纖類型 | SMF-28 | SMF-28 |
光纖連接器 | FC/PC,SC/PC，FC/APC或SC/APC | FC/PC,SC/PC，FC/APC或SC/APC |
尺寸：高×寬×深 | 130 × 20 × 215毫米| 5.1 × 0.8 × 8.5英寸 | 53 x 120 x 202毫米| 2.1 x 4.7 x 8.0英寸 |
重量 | 約1千克 | 約2.2磅 | 約1.1千克 | 約2.4磅 |
工作溫度范圍 | 5 °C to 45 °C | 41 °F to 113 °F | |
存儲溫度范圍 | -40°C至70°C | -40°F至158°F | |
技術規格：

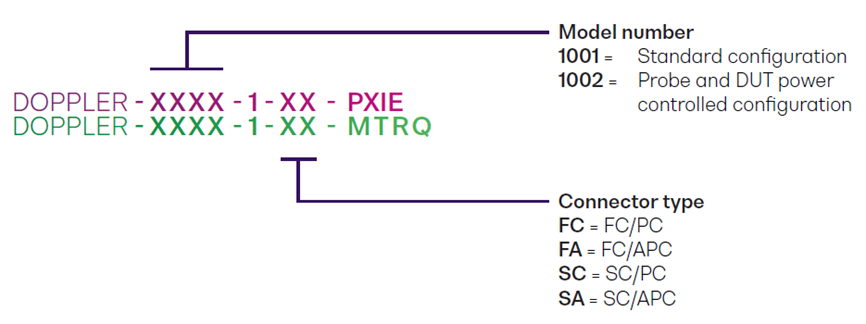

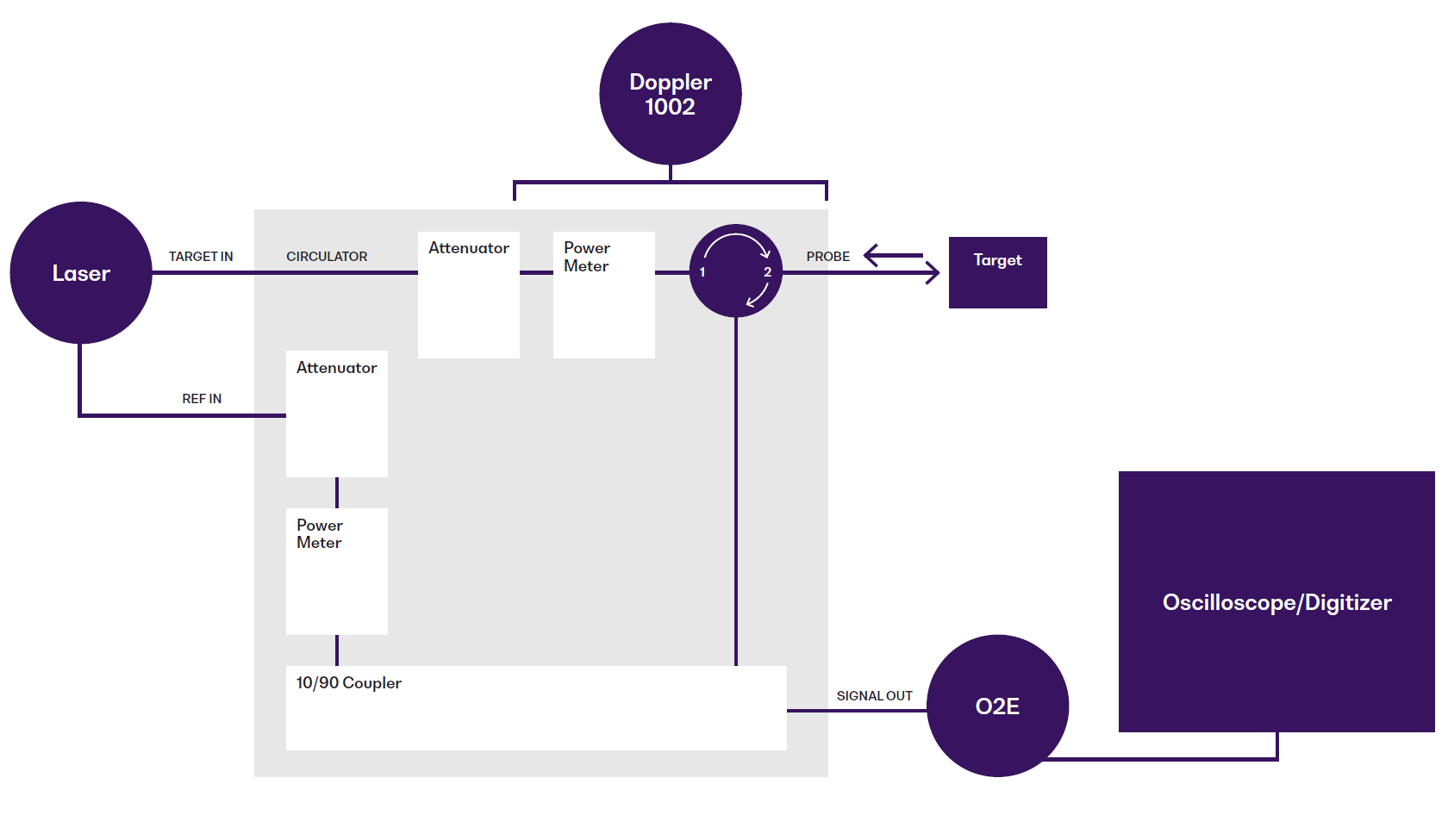

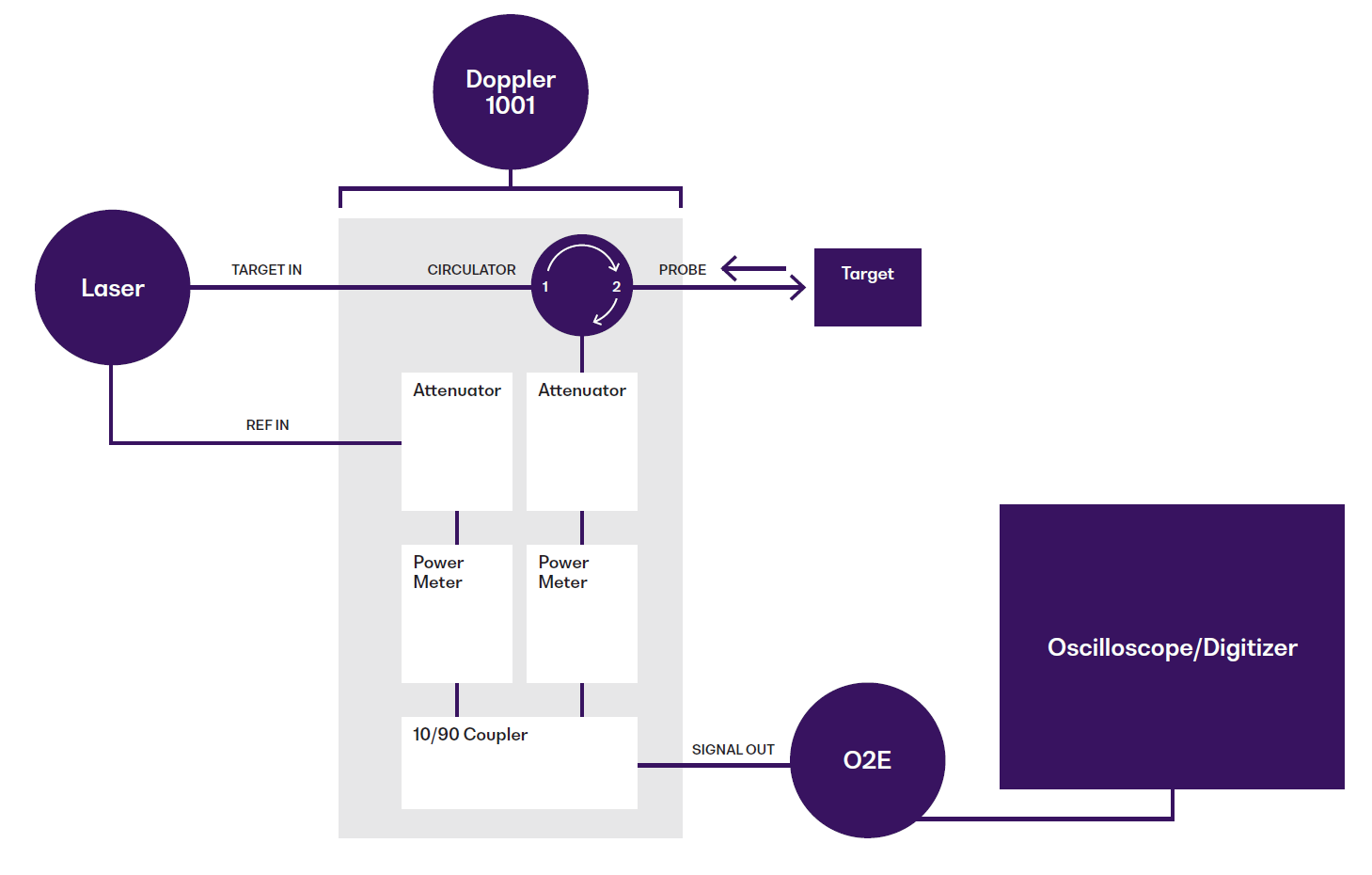

1001 | 1002 | |
波長范圍 | 1520至1650 nm | |
探頭輸出工作范圍 | -50 to +20 dBm | |
參考輸出工作范圍 | -60 to +10 dBm | |
損傷程度 | +23 dBm | |
目標輸入到探測輸出插入損耗 | < 3 dB | < 5 dB |
探頭輸入到探頭輸出插入損耗 | < 5 dB | < 3 dB |
參考輸入到參考輸出插入損耗 | < 14 dB | < 14 dB |
波長相關損耗 | < 0.02 dB/nm | |
回波損耗 | ||
環形器方向性 | > 45 dB | |
預熱時間 | < 20 minutes | |
衰減器規格：
衰減器 | 1001 | 1002 |
波長校準 | 1550 nm | |
標準衰減范圍 | > 46 dB | |
保證衰減范圍 | > 40 dB | |
分辨率 | 0.01 dB | |
數據記錄 | 每通道1到1024 | |
