高速互連分析儀
- 類別：高頻傳輸測試設備 - 品牌：唐領科技
主要特性
S 參數：DC – 40 GHz，支持單端與混合模式
阻抗剖析：空間分辨率 <1 mm，差分/共模均可
全自動內置校準，無需手動設置
TDR 驅動阻抗剖析，實現精準去嵌
高級去嵌：含時間門控、2X-thru 等算法
眼圖仿真：支持均衡與高級抖動分析
完整 NRZ & PAM 分析套件，覆蓋高速串行數據
測試、合規、診斷一體化解決方案

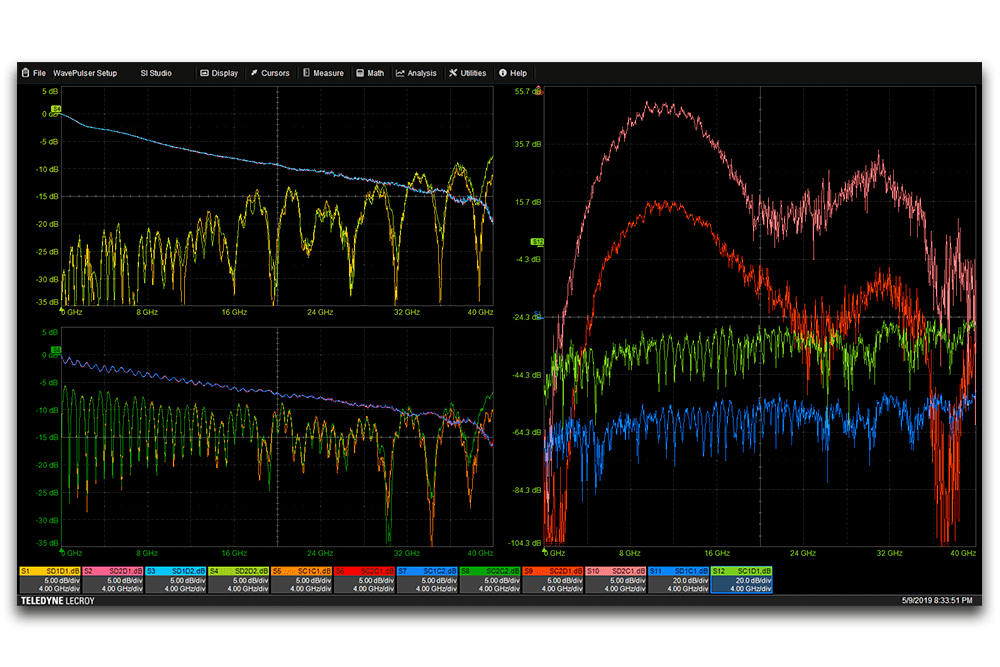

S 參數

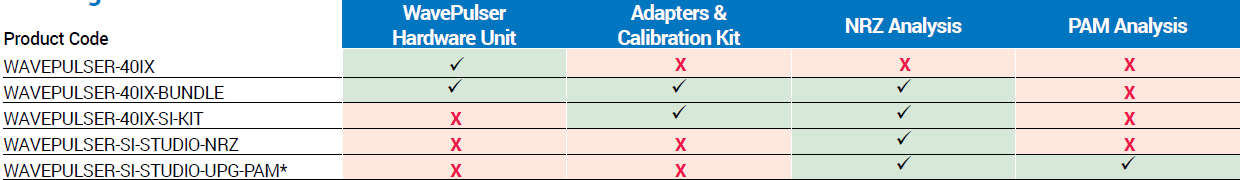

頻率范圍 DC – 40 GHz，完整頻域表征，支持單端與混合模式 S 參數。內置自動內部校準，快速簡便。WavePulser-40iX-BUNDLE 隨附的 OLST 校準件可將測量參考面靈活移至所需位置。

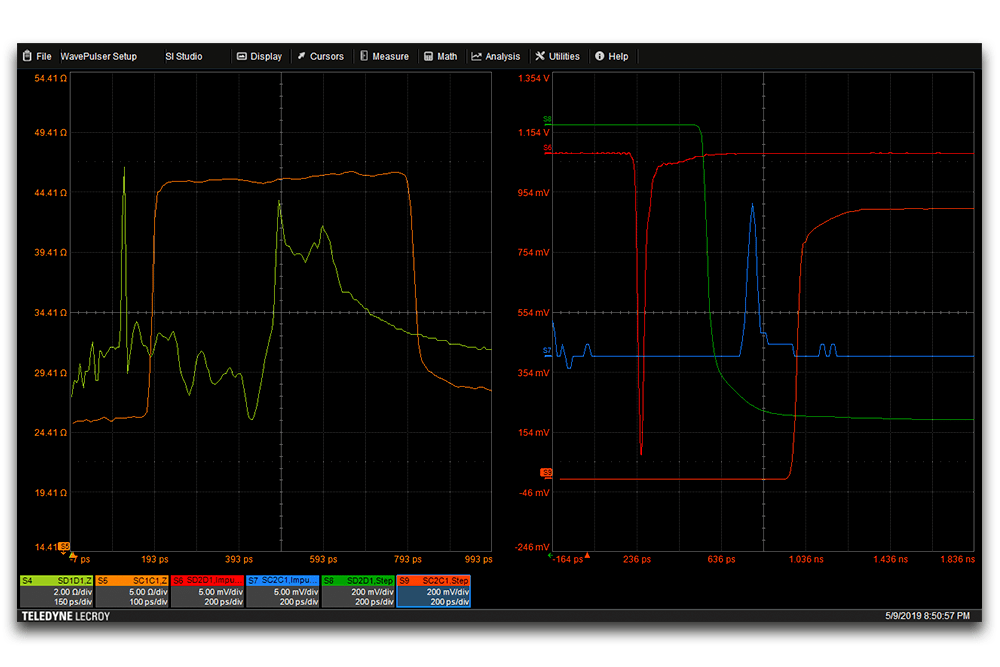

阻抗剖析
<1 mm 空間分辨率精確定位缺陷，同時提供差分與共模阻抗曲線。集成 TDR 與 TDT 功能，反射與傳輸響應全覆蓋。
深度工具箱
提供可直接用于仿真的測量結果，內置去嵌與高速信號分析全套工具：
S 參數去嵌：時間門控、1×-Reflect（短路/開路）、2×-Thru、帶門控的阻抗修正 2×-Thru

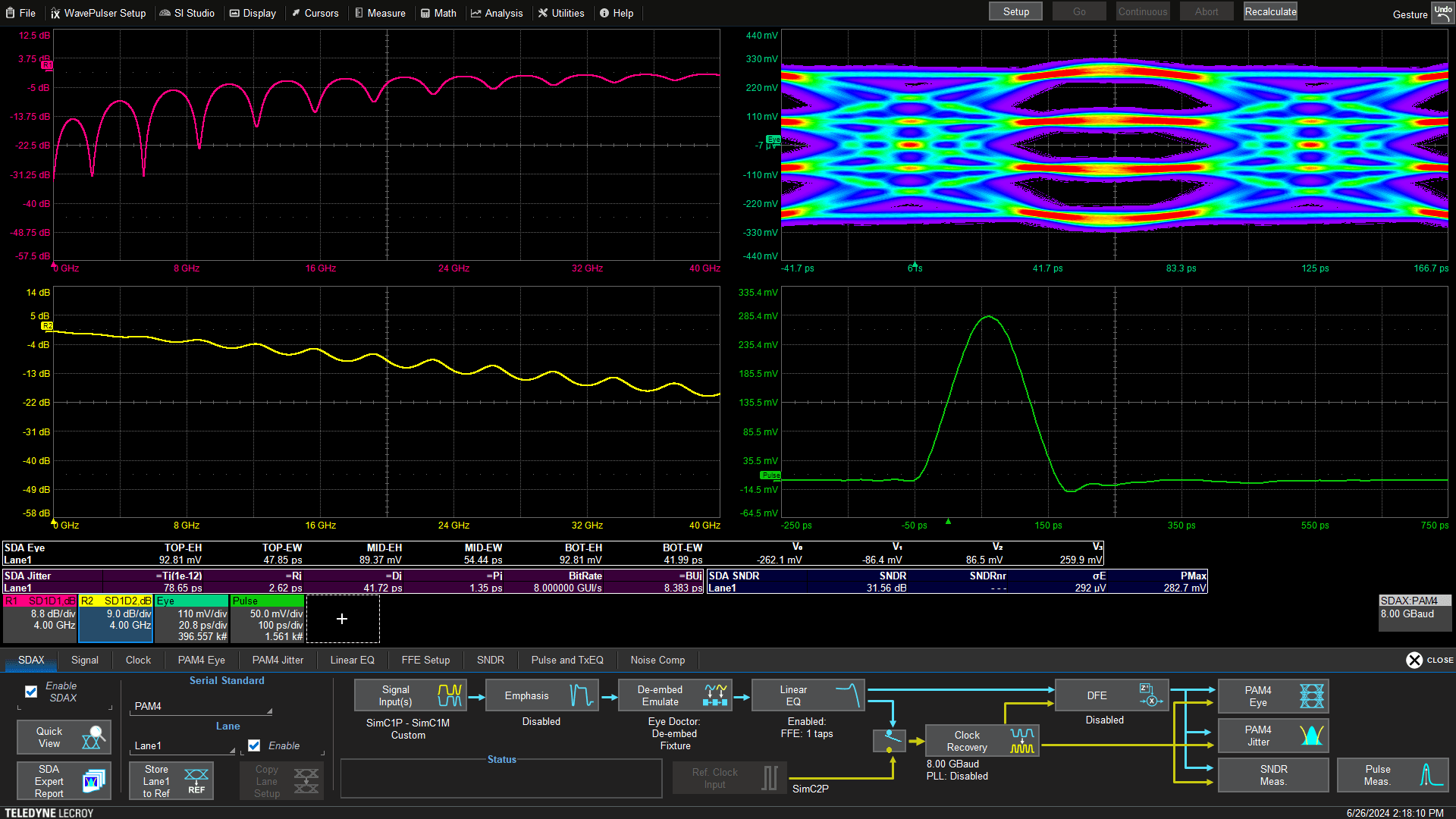

集成眼圖：支持均衡后仿真
高級抖動分析：量化總體抖動 (Tj)、隨機抖動 (Rj)、確定性抖動 (Dj)，并完成 Dj 解卷積
內置自動校準
校準標準件已內置于主機（標準配置即包含），校準過程始終自動、簡單、快速：單根線纜連到被測件，按下“Go”即可。無需額外采購外部校準件。基于 TDR/TDT 的架構不受外部夾具影響，校準穩定性更高。
全頻段 DC – 40 GHz
WavePulser 結果從 DC 開始，延伸至 40 GHz 帶寬，TDR 階躍響應及經時間門控/仿真的物理層信號響應無需低頻或 DC 外推——對互連系統測試尤為理想，為高速互連測試提供完整帶寬與極致易用性。
規格 | WavePulser 40iX | WavePulser-40iX-BUNDLE |
端口數 | 4 | |
操作頻率 | DC-40GHz | |
連接器類型 | 2.92mm | |
校準方式 | 內部、自動OSLT | |
結果顯示 | 高達16個同步測量顯示（時域和頻域） | |
顯示模式 | Single, dual, tandem, triple, quad, quattro, hex, octal and Smith Chart (frequency only) | |
輸入電壓范圍 | +/-1V peak | |
噪音 | -48dBm典型值（DC-40GHz, 未平均） -85dBm典型值（DC-40GHz, 5000次平均（1秒） | |
頻率測量 | ||
S參數測量 | 單端及混模 | |
頻域顯示 | 幅值、相位、實部與虛部 | |
動態范圍（普通模式） | 56dB@40GHz(典型) | |
動態范圍（拓展模式） | 66dB@40GHz(典型) | |
時域測量 | ||
上升時間 | 8.5 ps (20%-80%) with 16 ps nominal pulse width (50% point) | |
空間分辨率 | <1mm | |
時域顯示 | 阻抗曲線(Z0)、沖激響應、階躍響應、Rho(Г) | |
采樣率 | 100MS/s | |
環境 | ||
溫度 | Operating: 5 °C to 40 °C; Non-operating: -20 °C to 70 °C | |
濕度 | Operating: 5% to 90% relative humidity (non-condensing) up to +31 °C, Upper limit derates to 50% relative humidity(non-condensing) at +40 °C; Non-Operating: 5% to 95% relative humidity (non-condensing) as tested per MIL-PRF-28800F | |
海拔 | Operating: 3,048 m (10,000 ft) max at +30 °C; Non-operating: Up to 12,192 meters (40,000 ft) | |
尺寸 | 4.2" H x 12.0" W x 9.1" D (105mm H x 305mm W x 230mm D) | |
重量 | 3.3Kg | |
電壓 | 100 to 240 VAC (±10%) at 45-66 Hz or 400 Hz; Automatic AC voltage selection | |
最大功耗 | 40W | |
推薦PC配置 | ||
Processor: Intel Core i7 or better, 4 GB RAM or better, 2 GB available free space; Display: 1280 x 1080 pixels or better; Operating System: Microsoft Windows 10; Connectivity: SuperSpeed USB | ||
保修及服務 | 3-year warranty; calibration recommended annually. Optional service programs include extended warranty, upgrades, and calibration services | |
