PCIe5.0/4.0高速線纜測試儀
- 類別：高頻傳輸測試設備 - 品牌：唐領科技
許多新的通信標準要求不斷增加數據速率和電纜通道數。同時，制造商必須跟上更嚴格的電纜規格。當前的工業測試解決方案在適應高數據速率、高通道數電纜時變得非常昂貴。在這里，我們介紹專為此類電纜從頭開始設計的具有成本效益的測試解決方案。MFCT-PCIe5R 目前支持 PCIe 5.0（以及較舊的 PCIe 版本）。它可以同時測試多達40個通道。
MFCT-PCIe5R 采用靈活的適配器設計，以適應不同類型的PCIe線纜，例如 40/32 通道 LP SlimSAS、GEN-Z、SlimSAS 4i/8i、MCIO、MiniSAS等高速線纜。系統根據所用適配器的類型自動進行自我配置。使用適配器可避免額外的射頻電纜和相關的信號衰減。
典型應用：
PCIe3.0/4.0/5.0高速線纜及Raiser card測試
SlimSAS/Slimline/MiniSAS/MCIO cable測試
背板測試
多通道高速線纜測試
特點：
MFCT-PCIe5R是功能強大的高速線纜測試儀。 它具有許多功能，可促進高吞吐工業測試。 這些包括：
超過40個通道的并行測試
無需復雜的射頻電纜組件連接直接拔插式夾具
低速通道通斷測試

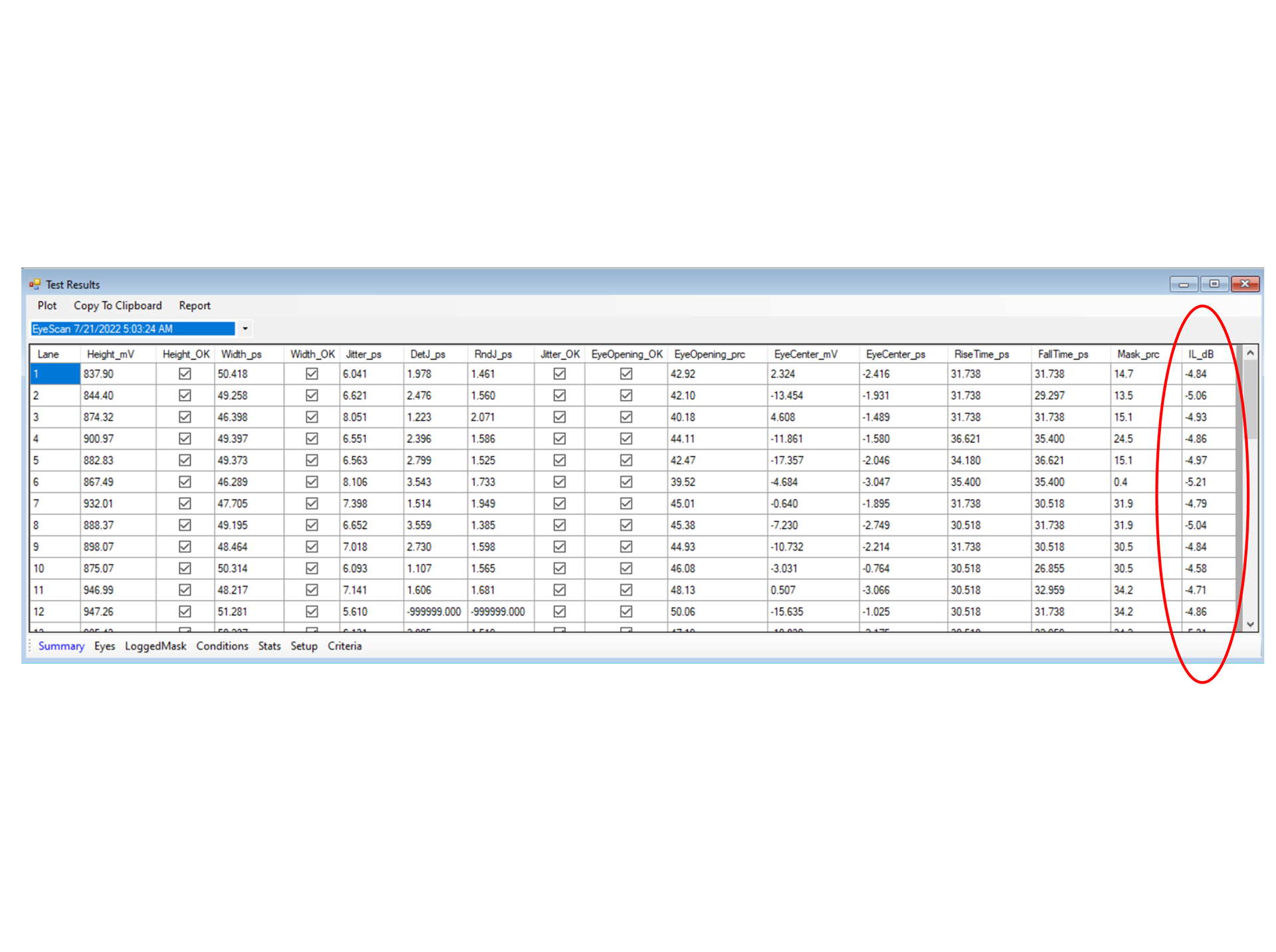

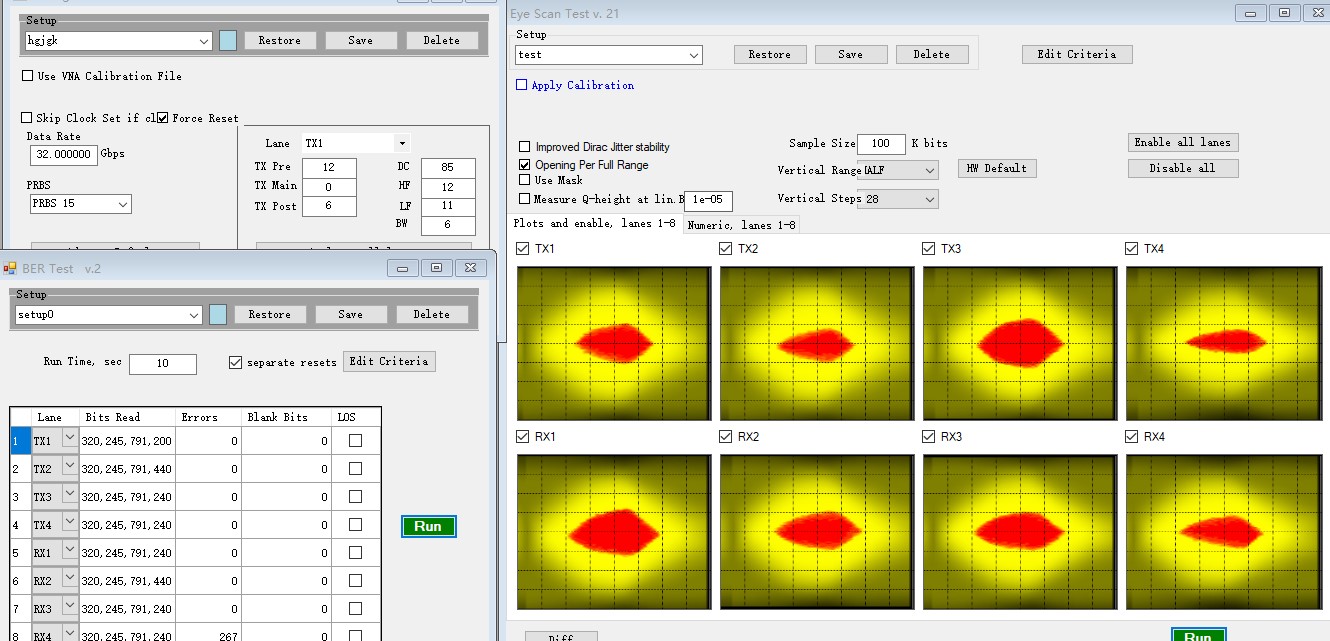

高速通道誤碼率及快速眼圖掃描測試（內置眼圖測試模板）
軟件工程模式及生產模式
測試夾具生命周期監控

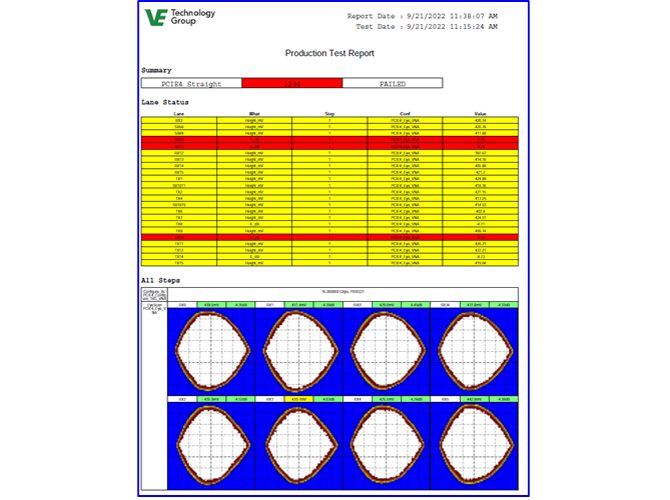

可生成自定義格式測試報告并提供數據庫上傳接口如SQL
可拓展功能：
特定頻點插損
DC電阻測量
有源DUT的功耗監控
有源高速線纜測試
Parameter | Specification |
Support test range | 2.8Gbps-32.7Gbps |
Baud rate tolerance | +/- 100ppm |
Support Modulation | NRZ |
Output differential Pk to Pk | 30mVpp - 1200mVpp |
Support test pattern | PRBS7,9,11,15,23,31,58, JP03A/JP03B, Mixed frequency, Low and Square wave |
Tx Equalization | 3 tap FIR with programmable level and pre-emphasis |
Input differential voltage | 0Vpp - 1200mVpp |
Rx Equalization | DC Gain, LF, HF and BW |
Eye Mask | USB, HDMI, PCIe4 and user define |
Eye Monitor parameters | Eye height, Eye Width, Eye opening, Jitter, Rise/Fall time, Mask margin |
Support products | PCIe3.0/4.0/5.0 cable, raiser card, |
Low speed lanes pass through | Yes |
Model | Description |
MFCT-PCIe5R | Multi-Function cable tester |
E-PCIE-50/50R | PCIe5.0 40 Lanes adapter |
E-PCIE-32 | PCIe5.0 32 Lanes adapter |
E-MCIO74P-8I | MCIO 74P 8I adapter |
E-SFF8654-8I | SFF 8654 8I adapter |
E-SFF8654-2X4I | SFF 8654 4I adapter |
Note: Other adapters can be designed based on customer’s requirement. | |
