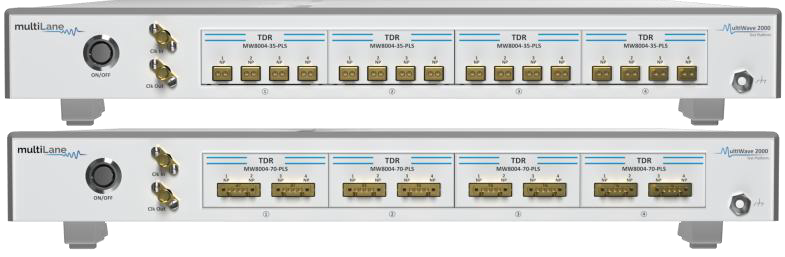

PULSAR TDR(ML8004 & MW8004)
- 類別：高頻傳輸測試設備 - 品牌：唐領科技

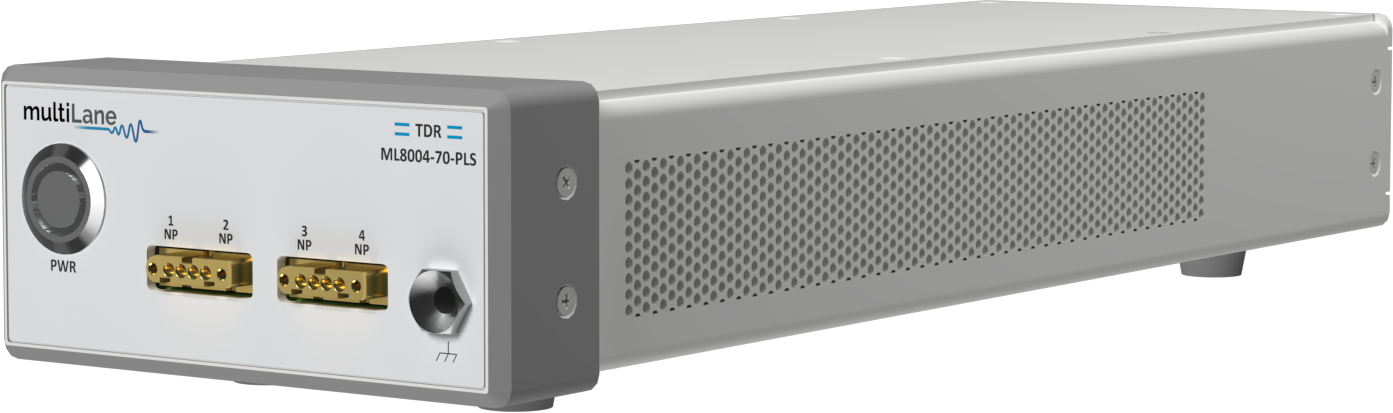

Pulsar 是一款高吞吐量時域反射計（TDR）。其真差分信號可同時測量每個模塊的 4 個通道的阻抗曲線和反射損耗。它既適用于特性分析，也適用于生產制造。
MultiLane 的 Pulsar 提供詳細的信號完整性（SI）洞察，能夠檢測微小的阻抗不匹配，從而實現主動維護和優化。
主要特性
高分辨率 TDR
真差分方波信號，以與正常工作模式相同的波形測試被測器件（DUT）
低成本四通道，具有快速上升沿時域反射測量功能
回波損耗測量

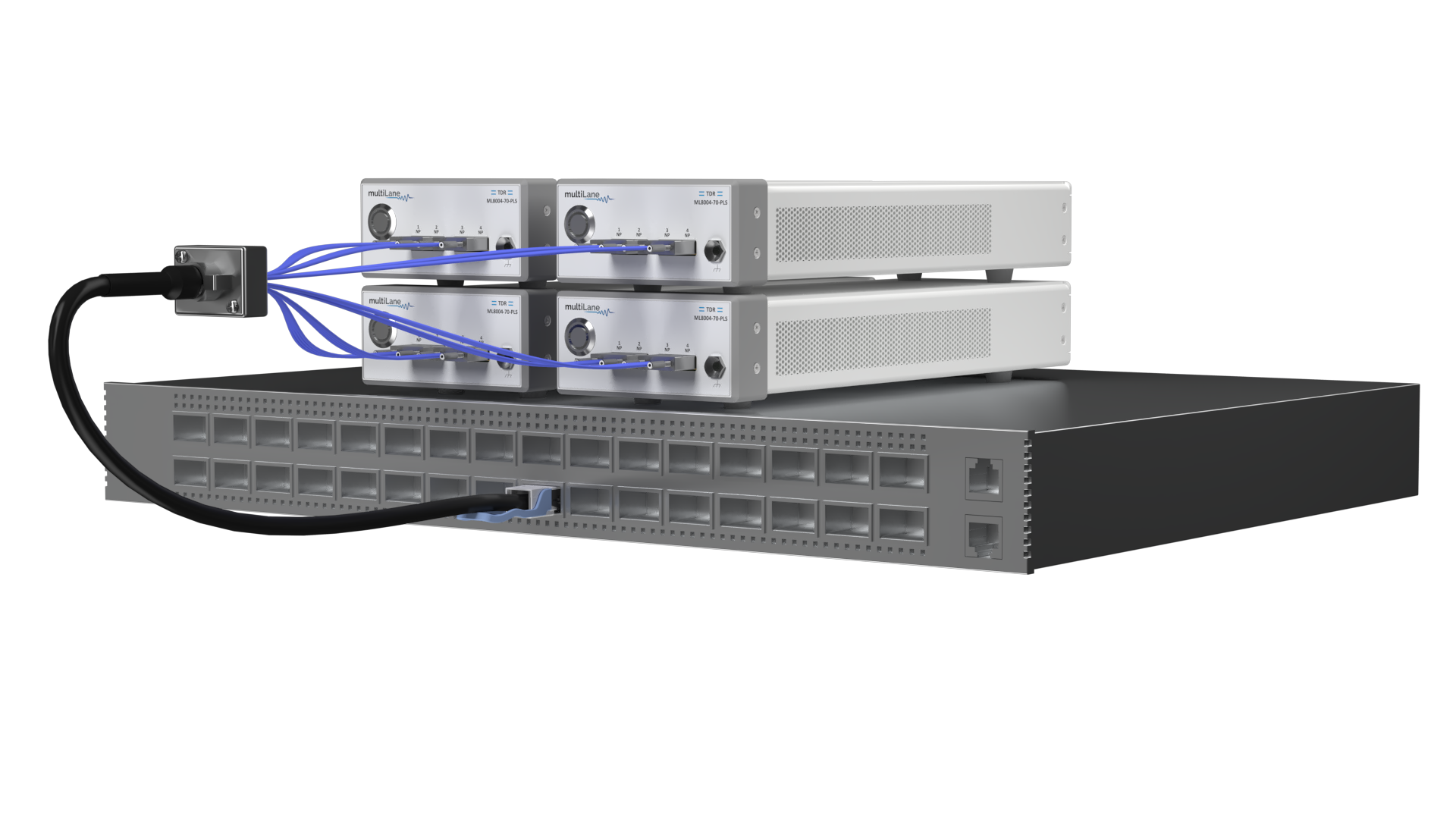

每模塊 4 端口，可擴展至 32 端口以上
低功耗
TDR 應用
在 100Gb/s/通道和 200Gb/s/通道系統中，包括 1.6T 系統，Pulsar 支持以下測量：
DAC、ACC 及其他高密度電纜、背板、連接器和模塊
以太網、NVLink、InfiniBand、FC 設備 ? 半導體測試、晶圓測試、基板測試及故障檢測/識別
PCB 測試與探測
需要阻抗表征和失效分析的工業應用，如汽車及工業以太網、航空航天和工廠自動化。
軟件特性

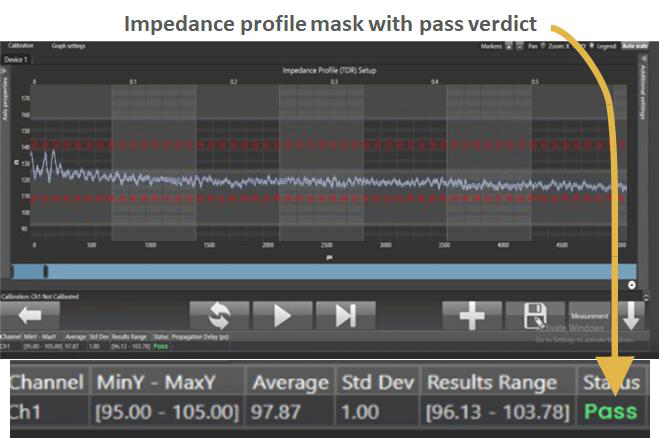

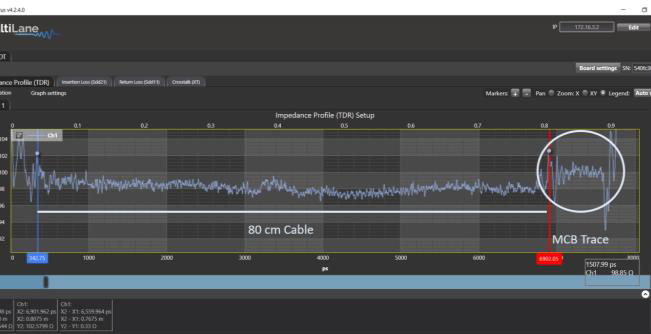

Pulsar 的軟件可對被測器件（DUT）的阻抗曲線和回波損耗進行表征，并與內置或自定義模板進行比較。該功能附帶合格/不合格指示器，可在數秒內確保被測器件的可靠性。
支持 SOL/SOLT 校準和嵌入

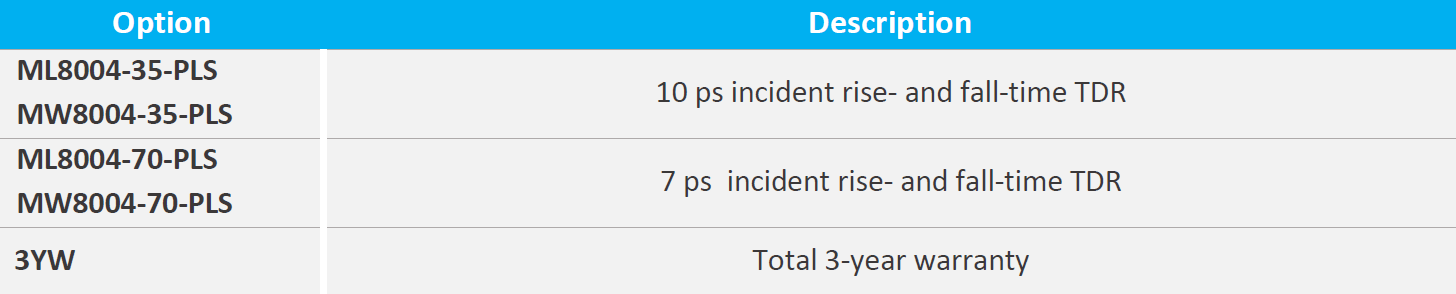

參數 | ML8004-35-PLS MW8004-35-PLS | ML8004-70-PLS MW8004-70-PLS |
S&H帶寬 | 35GHz | 70GHz |
S&H增益平坦度 | [-0,5, 0.5] dB | [-0,5, 0.5] dB |
階躍響應上升/下降時間（20%-80%） | 10ps | 7ps |
TDR分辨率 | 1.5mm | 1mm |
連接器 | 2.92mm | (2X) 1X4 ML SMPX |
數據輸入 | AC耦合 | AC 耦合 |
應用 | 112Gbps | 112Gbps/224Gbps |
