CCBT消費類高速傳輸線測試儀
- 類別：高頻傳輸測試設備 - 品牌：唐領科技
CCBT消費類高速傳輸線測試儀，能夠測量2Gbps-29Gbps任何高速傳輸線的眼圖特性，支持USB4 GEN3/2、DP2.1、HDMI2.1等及更低版本傳輸線，可選擇U4 GEN2/3 TP3、UHBR20_DPTx-TP3、HDMI21_FRL_12G_TP2等測試模板。CCBT可以測試無源有源銅纜及AOC，當在有源模式下可以監控總功耗是否符合規范。多通道并行測量，眼圖掃描速度5秒以內。
主要特點
l 眼圖測量功能眼高、眼寬、模板余量等
l 內置各種協議規范測試眼圖模板
l 支持1-8通道同時測量
l 每通道獨立Tx FIR及Rx CTLE+DFE并且用戶可根據不同傳輸線規范標準自行選擇Preset及CTLE、DFE
l 支持2Gbps-29Gbps的高速無源有源傳輸線測量
l 內置CDR可生產任何碼型的眼圖并計算測量值
l 快速拔插測試夾具無需多余射頻線纜
l 傳輸線中非高速銅纜的快速通斷測量
l 無源及有源ACC單頻點插損（IL@XGHz）測量
l 有源銅纜及AOC功率監控
l 可根據不同測試板塊的需求生成適合不同用戶需要的生產測試模型
應用領域
l Type C、HDMI、DP、USB、Thunderbolt等無源有源消費類傳輸線生產測試
l QSFP28、SFP28等無源有源數通傳輸線及光模塊生產測試
l PCIe3.0/4.0、SlimSAS、Occulink等無源傳輸線生產測試
l USB、DP、HDMI等主機物理層眼圖掃描
l 高速背板快速測量
l 高帶寬模擬器件（如射頻驅動、TIA等）眼圖快速測量測試夾具自適應
軟件可拓展性
由于這是專門為生產測試而設計的測試儀，其軟件靈活多變，如可根據用戶需求加入有源銅纜通道焊接錯位、通道開短路等特殊功能。用戶需要設置公司內部的用戶界面，可以提供相應的API、DLL或SDK文件用于二次開發。
硬件可拓展性
l 可拓展DC電阻測量
為了不影響高速信號完整性，CCBT專門開發一塊拓展測試板用于無源線纜的DC電阻測量確認DC電阻的規范性。
l 可拓展Emarker讀取及芯片均衡調整功能
根據用戶需求，CCBT可拓展Emarker讀取功能確認Type C或USB傳輸線的PD狀況，同時針對某些類型Emarker芯片，我們軟件可以通過Emarker訪問Redriver芯片進行均衡的調整，這個特別有利于部分邊緣產品的均衡測試調整。可根據用戶需求拓展AOC中RSSI監控功能。
l 可拓展傳輸線類型
可拓展任意速率范圍內的傳輸線種類測試，只需設計并更換夾具及更新行業協議標準，如Camera link、MIPI、SDI等，可以根據用戶需求進行相應拓展軟硬件開發。
低速銅纜測試

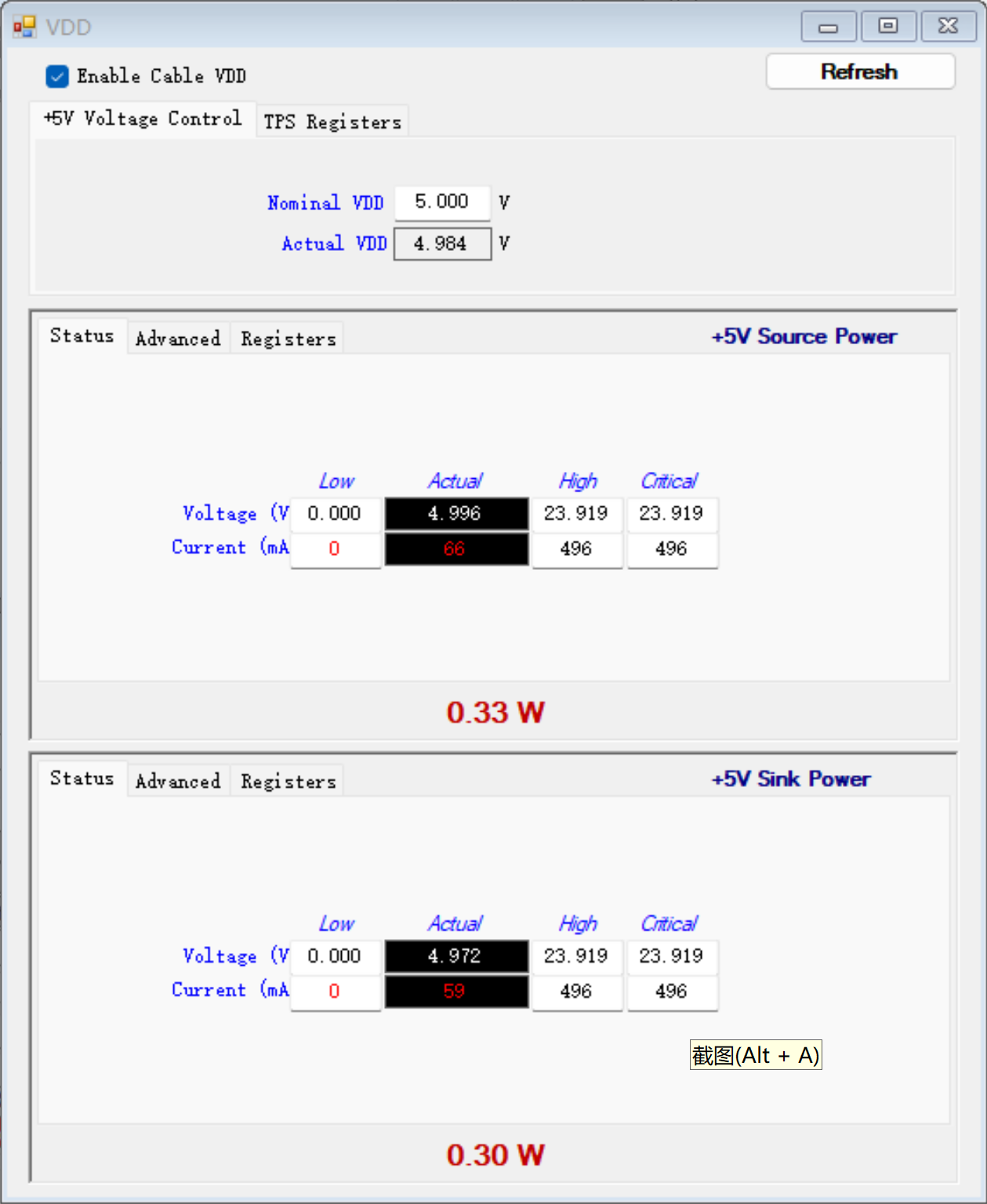

功耗監控

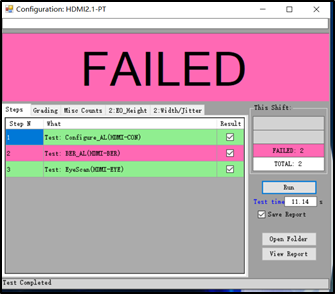

眼圖掃描測量
信號處理能力

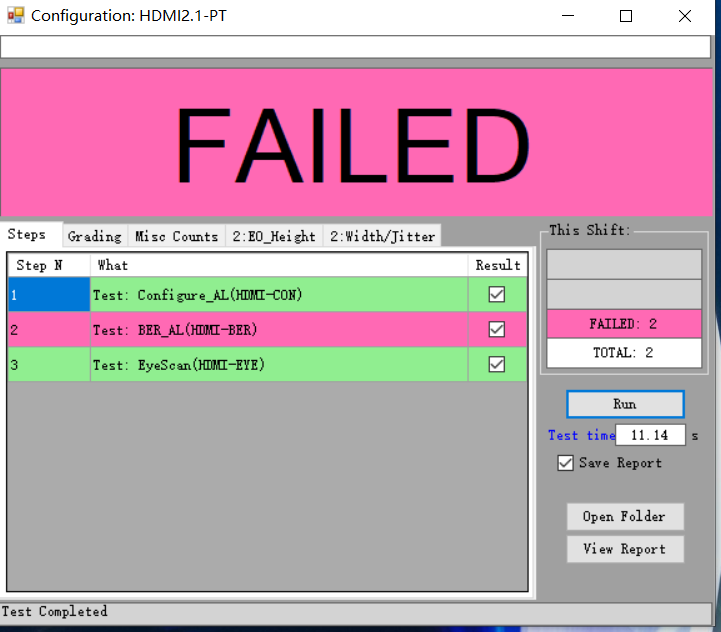

生產測試序列
生產測試

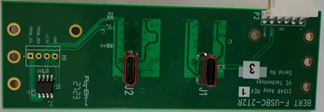

拔插式測試夾具
規格參數
參數 | 規格 |
可測量速率范圍 | 3Gbps-14.5Gbps(可升級至29Gbps) |
時鐘精度 | +/- 100ppm |
信號調制方式 | NRZ |
輸出差分幅度 | 30mVpp - 1200mVpp |
可支持碼型 | PRBS7,9,11,15,23,31,58, JP03A/JP03B, Mixed frequency, Low and Square wave |
Tx均衡 | 3 tap FIR with programmable level and pre-emphasis |
接收端輸入差分幅度 | 0Vpp - 1200mVpp |
接收端均衡 | CTLE+DFE |
眼圖模板 | USB, HDMI, PCIe, DP and user define |
眼圖監控參數 | Eye height, Eye Width, Eye opening, Jitter, Rise/Fall time, Mask margin |
可測量產品 | 無源有源Type C、USB、HDMI、DP、QSFP28等cable |
低速通道監控 | Yes |
型號 | 描述 |
CCBT-12P | 無源線纜測試儀(3Gbps-14.5Gbps) |
CCBT-12A | 有源線纜測試儀(3Gbps-14.5Gbps) |
CCBT-20P | 無源線纜測試儀(3Gbps-21Gbps) |
CCBT-20A | 有源線纜測試儀(3Gbps-21Gbps) |
F-USBC-2T2R | Type C標準測試夾具 |
F-USBC-4T4R | Type C 4T4R測試夾具 |
F-USBC-A-C | A to C USB測試夾具 |
F-HDMI | HDMI測試夾具 |
F-QSFP28 | QSFP28測試夾具 |
F-DP | DP測試夾具 |
F-DCR | DC電阻測試模塊 |
F-eMarker | eMarker讀取模塊 |
CCBT-12A-20A | 有源14.5Gbps->21Gbps升級 |
CCBT-12P-20P | 無源14.5Gbps->21Gbps升級 |
