SAS/PCIe cable測試系統
- 類別：高頻傳輸測試設備 - 品牌：唐領科技
MultiSAS SAS cable測試系統是一個SAS/PCIe cable的綜合有源無源測試儀，它擁有強大的測試功能可以覆蓋市場上的MiniSAS、SlimSAS、SlimLine及Oculink等的4I及8I高速線纜的測試，支持SAS3.0/4.0的測試，此測量系統最多可以16個通道并行測量，一根8I高速線纜可以在20秒內完成誤碼、眼圖及導通的測量。
特點：
? 插入式夾具無需反復更換射頻線纜
? 根據不同長度的線纜進行智能校準
? 無需示波器即可進行眼高眼寬抖動等參數的測量
? 無需射頻開關可進行多通道同步測試
? 自動識別夾具類型并導入此類高速線纜測試程序
1. 測試速率可覆蓋12Gbps, 22.5Gbps, 24Gbps （其他速率可根據需求調整）
2. 支持1-16個差分通道測量
3. 眼張開度、眼高、眼寬、抖動等眼圖參數測量
4. 旁路通道通斷測量
5. 可自定義測試規格生成自動化測試流程
6. 具有工程和生產模式

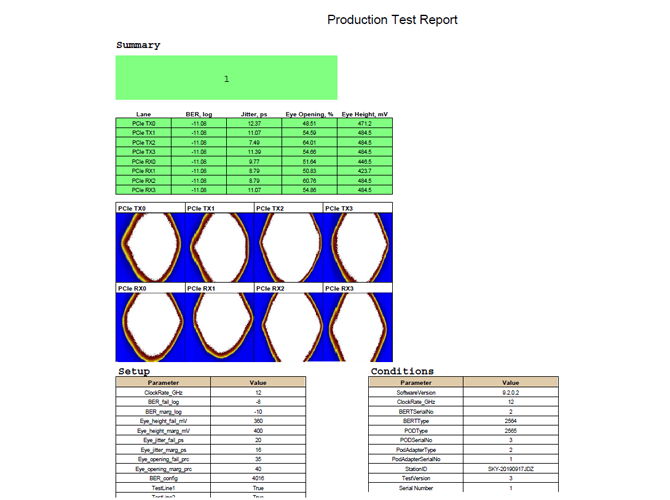

7. 自動生成PDF等格式的測試報告
8. 可連接至企業數據庫如My SQL, Microsoft SQL
MultiSAS 測試臺

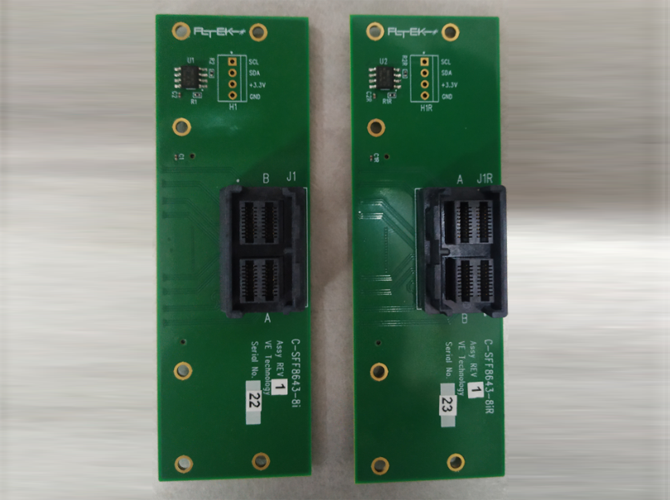

Minisas 4I 8I測試夾具
SlimSAS 4I 8I測試夾具
Oculink測試夾具
SlimLine測試夾具
