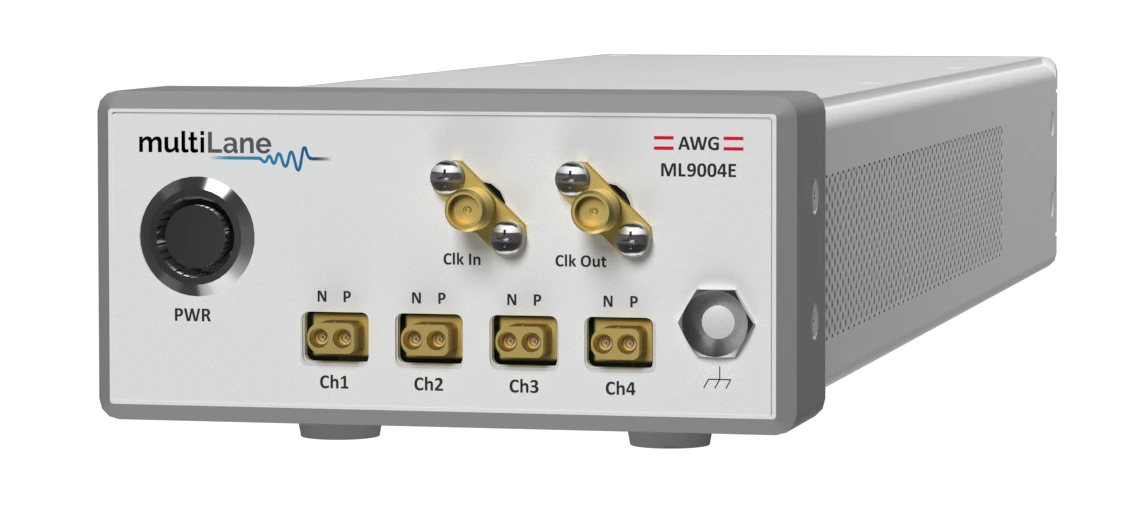

ML9004E 任意波形發生器
- 類別：高速信號源 - 品牌：唐領科技
隨著超大規模數據中心的高速發展，以太網網絡基礎設施的性能需求呈指數級增長，客戶對高速數據吞吐量的期望也達到了歷史最高水平。PCIe Gen 5 和 Gen 6 等其他高速 I/O 協議同樣發展迅猛。任意波形發生器是驗證高速接收器的理想通用開發工具，也是用于相干模塊開發的高度靈活儀器。
ML9004E 提供 4 路差分發送通道，可用作任意波形發生器 (AWG) 或碼型脈沖發生器 (PPG)。該設備標配波形庫，包含正弦波、方波、三角波、sinc 函數等波形。其直觀的圖形用戶界面支持創建帶有前向反饋均衡 (FFE) 或預加重/去加重的 PRBS 比特序列。該設備支持?jǐn)U頻時鐘 (SSC)，并可生成符合性測試碼型，具備可編程的隨機抖動 (RJ) 和正弦抖動 (SJ，雙音調) 注入、符號間干擾 (ISI) 及串?dāng)_仿真功能，適用于 MIPI A/C/D/M-PHY、PCIe、USB 等接口的物理層 (PHY) 測試。
4 通道 PPG 與 AWG
4 通道差分任意波形發生器，可選 1-64 GBd 波特率，支持用戶自定義調制 | 2 路雙通道 (I/Q) 差分碼型脈沖發生器，可選 25-64 GBd 波特率 | 支持 NRZ/PAM4 調制 | 每個發送器配備獨立的 7 抽頭 FFE
隨著 400ZR 技術的應用在即，能夠支持該技術開發并為大規模部署做好準備的經濟型工具套件變得至關重要。ML9004E 是一款新型儀器，可用于高性能高速數據中心網絡設備的開發與驗證。
ML9004E 是一款功能全面的任意波形發生器，可配置為 4 個通道，每個通道支持 64 GBd。在該模式下，支持可編程的隨機抖動 (RJ)/正弦抖動 (SJ) 注入、符號間干擾 (ISI) 及串?dāng)_仿真。
該 AWG 還可作為 PPG 使用，可生成多種 PRBS 碼型，充當 NRZ 或 PAM4 信號下的 BERT 發射機。在該模式下，PPG 提供具有 7 個抽頭（1 抽頭/UI）的 FFE 預加重濾波器。
4 通道差分任意波形發生器：可選波特率范圍 1-64 GBd，8 位 DAC，支持用戶自定義調制
2 個雙通道（I/Q）差分脈沖碼型發生器：可選波特率范圍 25-64 GBd，NRZ/PAM-4 調制，每個發送器配備獨立的 7 抽頭 FFE
能夠生成用于 QAM 調制（水平和垂直 I/Q 對）的相干信號
寬速率覆蓋范圍，支持對以太網、PCIe Gen 4/5/6、USB 等接口進行物理層測試
內部眼圖電平的獨立控制
能夠以極精細的步長調整比特率，便于查找鎖定裕量

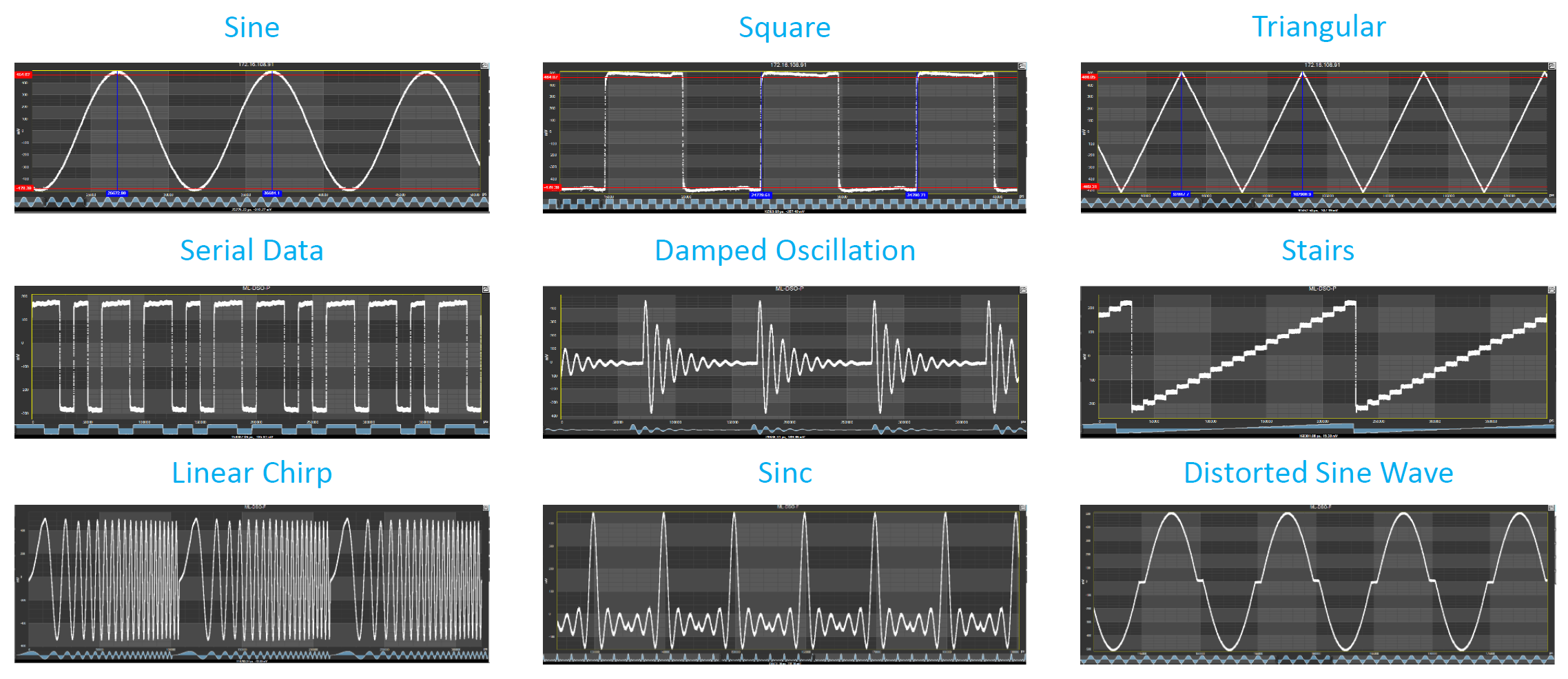

預定義波形庫
在 AWG 模式下能夠生成自定義調制，如 PAM6、PAM8 等
高速串行器/解串器（SerDes）、收發器、放大器
驗證測試
生產晶圓分揀測試
生產封裝測試
生產多站點測試

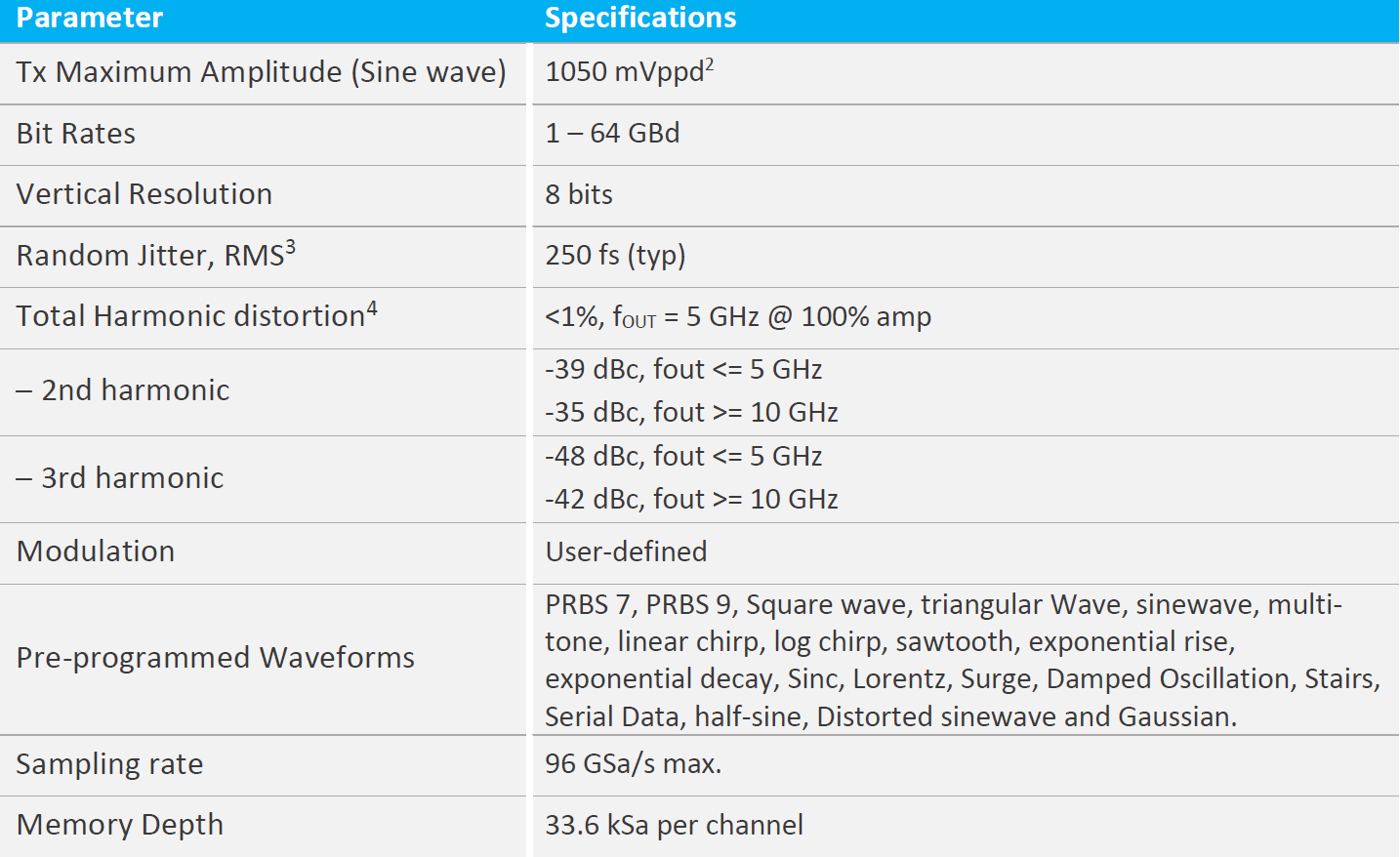

AWG規格

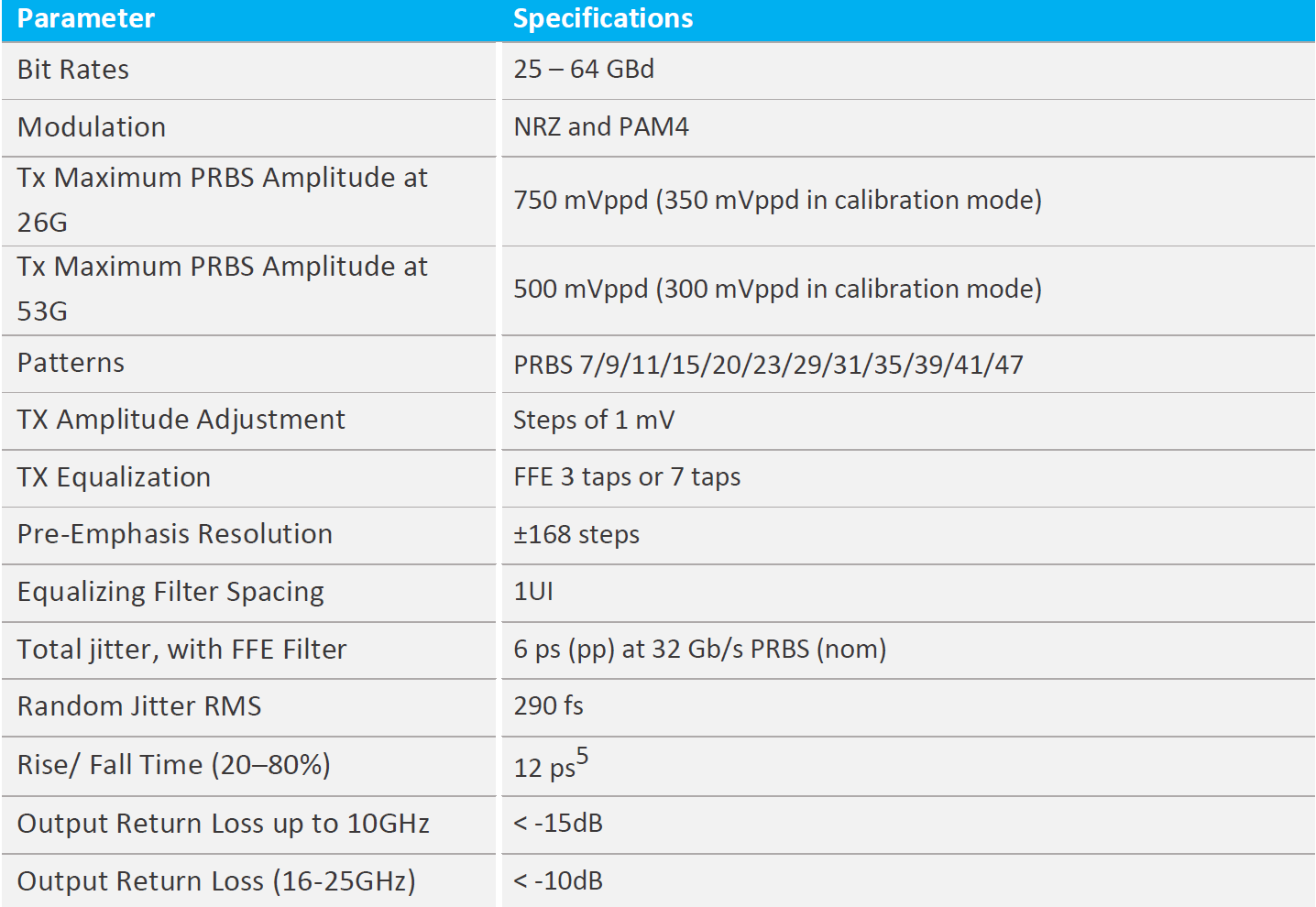

PPG規格
