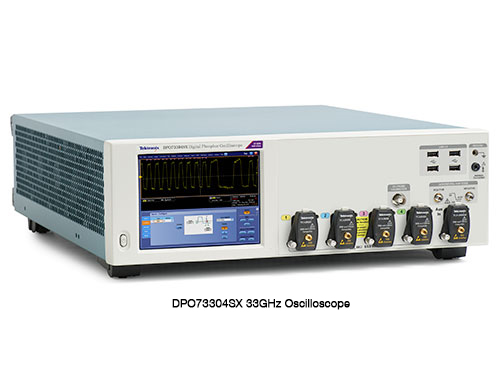

DPO70000SX ATI 高性能示波器
- 類別：示波器 - 品牌：唐領科技

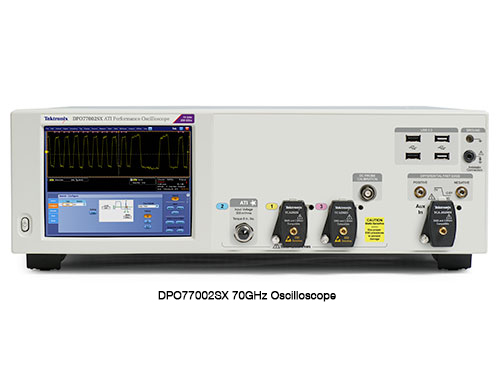

ATI 技術處于信號保真度的前沿，可最大限度地減少噪聲，為下一代設計提供準確的測量結果。
特點
低噪聲 ATI 結構
高性能觸發系統可隔離信號缺陷
嚴格的定時精度
精確的時基精度
通道間時滯/定時
多臺設備系統定時精度和穩定性
使用 DPO7OE1 光探頭 進行低噪聲光測量

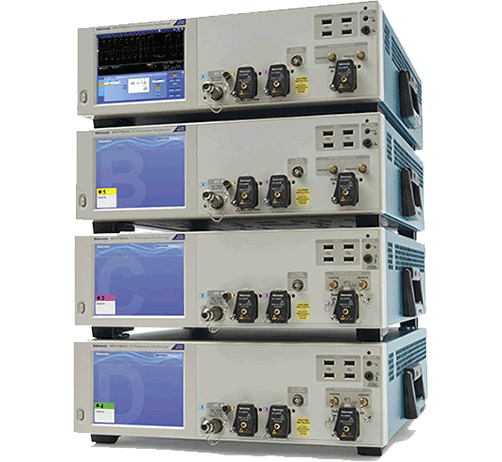

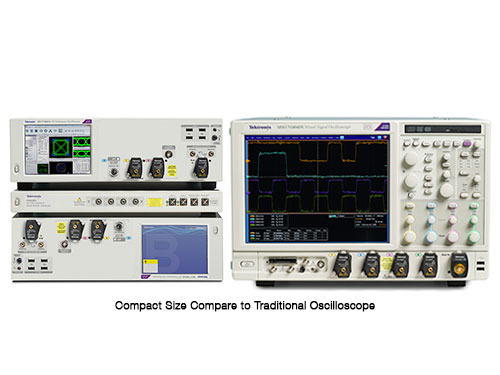

創新 UltraSync 架構可提供配置靈活性，讓您輕松添加采集通道并保持通道間定時精度。
特點
單獨部署設備
輕松聚合為一個多臺設備系統
快速重新配置系統
使用 DPO7OE1/DPO7OE2 探頭 配置多達 16 個同步光采集通道

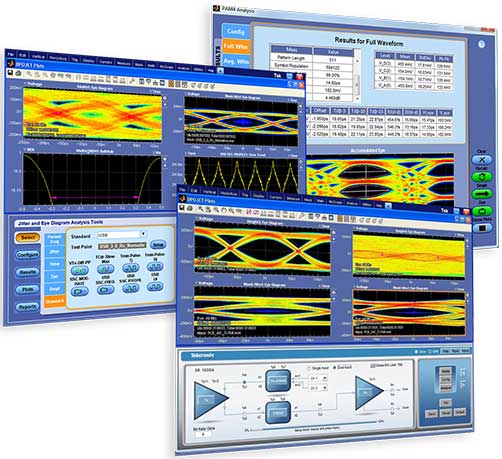

DPO70000SX 的應用支持包可提供驗證和證明您的全新設計所需的自動一致性測試、富有洞察力的調試工具和廣泛的信號連接選項。
特點
DPOJET：全面靈活的測量工具
SDLA：強大全面的工具，用于分析和補償串行數據鏈路中的信號影響
簡單而廣泛的 PAM4 分析 – 無需外部 CR
支持完整的 Gen3/Gen4+ 標準
自動一致性測試可獲得完整、可靠且可重復的結果
功能強大的調試工具可迅速發現/解決設計挑戰
型號 | 說明 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
單臺設備 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 點 – 1G 點 | 70 GHz 下為 1，33 GHz 下為 2 | |
雙單元系統 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 點 – 1G 點 | 70 GHz 下為 2，33 GHz 下為 4 | |
單臺設備 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 點 - 1G 點 | 50 GHz 時為 1，33 GHz 時為 2 | |
雙單元系統 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 點 - 1G 點 | 50 GHz 下為 2，33 GHz 下為 4 | |
雙單元系統 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 點 – 1G 點 | 33 GHz 時為 4 通道，23 GHz 時為 8 通道（屏幕上最多顯示 4 組數據，其他數據通過程序界面顯示） | |
單臺設備 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 點 – 1G 點 | 33 GHz 時為 2，23 GHz 時為 4 | |
Single-unit | 25 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 25 GHz, 4 at 23 GHz | |
單臺設備 | 23 GHz | 100 GS/s，50 GS/s | 62.5M 點 - 1G 點 | 2 通道為 23 GHz，4 通道為 23 GHz | |
Single-unit | 20 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 20 GHz, 4 at 20 GHz | |
Single-unit | 16 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 16 GHz, 4 at 16 GHz | |
Single-unit | 13 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 13 GHz, 4 at 13 GHz |
軟件包 / 軟件選件 | 描述 |
Opt. 100G-TXE | IEEE-802.3bm：CAUI4 和 IEEE-802.3bj：KR4/CR4 100Gbps 發射器一致性。需要 DJA 或 DSA 和 DJAN |
Opt. 10G-KR | 10GBASE-KR/KR4 一致性和調試解決方案。 |
Opt. 400GCK-TX | TekExpress - 400Gck Electrical Tx Compliance & Measurement Solution. Supports IEEE-802.3ck: 400G/200G/100G AUI at 53 GBaud (Requires Opt. DJA, PAMJET-E, PAM400GCK) |
Opt. 400G-TXE | TekExpress 400G TX 電氣一致性解決方案（OIF-CEI-56G-VSR、MR 和 LR）。 |
Opt. 40G-CR4 | 40GBASE-CR4 調試和自動化一致性解決方案 |
Opt. 5GNR | 5G NR uplink/downlink RF analysis software (Available as upgrade only. Requires Opt. SVE) |
Opt. AUTOEN10 | TekExpress Automotive Ethernet - 10BASE-T1S Compliance Solution |
Opt. AUTOEN10G | TekExpress Automotive Ethernet - MultiGBASE-T1 Compliance Solution (Requires Opt. DJA) |
Opt. CMENET3 | TekExpress Ethernet Automated 10/100/1000 BASE-T Compliance Testing Solution |
Opt. C-PHY | C-PHY TX Essentials solution provides easy way to debug and characterize C-PHY data links. C-PHY TX application allows you to select electrical and timing measurements, as defined in MIPI C-PHY v1.0 specification. |
Opt. CPHY20 | TekExpress MIPI C-PHY 2.0 Tx Compliance Solution (Requires DJA ) |
Opt. DDR5SYS | DDR5 System-level Tx TekExpress Compliance/Debug Automation Software |
Opt. DDRA, LP-DDR4 | 適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包。適用于 LPDDR4 的選件 LP-DDR4 僅限在 MSO/DPO70000 示波器上使用。 |
Opt. DJA | 簡化了信號完整性問題、抖動及其相關來源的識別，為實時示波器提供最高靈敏度和準確度。 |
Opt. DJAN | 簡化了信號完整性問題、抖動及其相關來源的識別，為實時示波器提供最高靈敏度和準確度。 |
Opt. DP12 | TekExpress DisplayPort 1.2 Source Tx 一致性解決方案 |
Opt. DP14 | TekExpress DisplayPort 1.4 Source Tx 一致性解決方案 |
Opt. DP20 | TekExpress DisplayPort 2.0 Tx 一致性/調試自動化解決方案（需要選件CIO、DJA 和 SDLA） |
Opt. D-PHY | 使用完全靈活和可自定義的測試設置快速檢定和發現抖動源以及信號完整性顧慮，從而按 MIPI D-PHY 規范進行驗證。 使用 DPOJET，選項 D-PHY 可以執行發射機高速數據時鐘定時測量，同時提供高速或低功率模式下的全面電氣特點。 |
Opt. DPHY12 | MIPI D-PHY 1.2 Tx Test Automation Software using TekExpress Framework |
Opt. DPHY21 | TekExpress MIPI D-PHY 2.1 Tx Compliance Solution (Requires Opt. DJA) |
Opt. EARC21RX | 用于 eARC Rx 測試的 HDMI2.1 高級分析和一致性軟件。（需要 EARC21TX） |
Opt. EARC21TX | 用于 Tx 測試的 HDMI2.1 高級分析和一致性軟件。（需要 DJA） |
Opt. EDP | DPOJET：嵌入式 DisplayPort 1.2 Tx 測量插件 |
Opt. EDP14 | DPOJET：嵌入式 DisplayPort 1.4 Tx 測量插件 |
Opt. ET3 | 對 10BASE-T、100BASE-TX 和 1000BASE-T 的自動檢定、一致性和完整 PHY 層支持 |
Opt. FC-16G | 支持 FC-PI-5 電氣物理層測試。 自動配置極限和測量參數。 包括標準特定的確定性抖動、非相關抖動、DDPWS 和發射機輸出波形要求測量。 |
Opt. HD21 | 用于 Tx 測試的 HDMI2.1 高級分析和一致性軟件 |
Opt. HD21DSM | HDMI 2.1 高級分析和表征軟件（要求 HD21、DJA、SDLA64） |
Opt. HDM | HDMI 2.0 高級分析和一致性軟件 |
Opt. HDM-DS | HDMI 2.0 高級分析和一致性軟件 |
Opt. HSSLTA | 高速串行鏈路培訓分析 |
Opt. HT3 | HDMI 一致性測量挑戰的快速高效解決方案，無論需要發射設備、電纜或接收設備解決方案。 泰克提供確保質量和互操作性所需的全部 HDMI 一致性測試解決方案。 |
Opt. LPDDR5SYS | |
Opt. MHD | MHL 高級分析和一致性測試軟件。 |
Opt. M-PHY, M-PHYTX | 快速檢定和發現抖動源以及信號完整性顧慮，從而按 MIPI M-PHY 規范進行驗證。 使用 DPOJET，選項 M-PHY 可以執行發射機信令和定時測量，比如差分傳輸眼圖、上升時間和下降時間、轉換速率、幅度參數、每條通路大小幅度配置的共模電壓、以及端接和非端接情況。 |
Opt. MPHY40 | TekExpress MIPI M-PHY Gear 4 Tx 一致性解決方案（需要選件DJA 和 SDLA64） |
Opt. MPHY50 | TekExpress MIPI M-PHY Gear 5 Tx 一致性解決方案（需要選件DJA 和 SDLA64） |
Opt. NBASET | NBASE T TekExpress 一致性和調試解決方案 |
Opt. PAM4 | PAM4 發射機分析 |
Opt. PAM400GCK | PAM Analysis (PAMJET) software for electrical signals |
Opt. PAMJET-E | PAM Analysis (PAMJET) software for electrical signals |
Opt. PAMJET-O | PAM Analysis (PAMJET) software for optical signals |
OPT. PAMPCIE6 | PAM4 Measurement analysis packaged for PCIe Gen6 (Requires Opt. PAMJET-E) |
Opt. PCE3 | 通過 DPOJet 測量軟件進行 PCI Express Gen1/2/3 TekExpress 一致性/調試自動化（需要選項 DJA） |
Opt. PCE4 | 通過 DPOJET 和 SigTest 測量軟件進行 PCI Express Gen1/2/3 TekExpress 一致性/調試自動化，通過 DPOJET 測量庫進行 Gen 4 調試（需要選項 DJA 和選項 SDLA64） |
Opt. PCE5 | TekExpress PCIe Tx Compliance Solution, supports PCIe Gen5 (Requires Opt. DJA) |
Opt. PCE6 | |
Opt. SAS3-TSG | SAS-3 自動 Tx 合規測試應用程序 |
Opt. SAS3-TSGW | SAS-3 WDP 發射機測量 |
Opt. SDLA64 | 提供模擬串行數據通道、反嵌夾具、電纜或探頭、添加或刪除均衡的功能。 選項 SDLA64 還為波形處理提供了 IBIS-AMI 接收器均衡或者 CTLE、FFE 和/或 DFE 均衡。 DPOJET 提供對生成波形的高級測量和抖動分析。 |
Opt. SFP-TX | 以太網 SFP+(SFF-8431) QSFP+ Tx(SFF-8634) 一致性和調試解決方案。 |
Opt. SFP-WDP | 用于 SFP+(SFF-8431) QSFP+ Tx(SFF-8634) 的 TWDPc（發射機波形銅纜失真補償）測量 |
Opt. SR-810B | 通過串行數據包內容上自動解碼和搜索，快速分析 8b/10b 串行總線。 |
Opt. SR-COMP | RS-232/422/485/UART 串行數據包內容協議觸發和解碼。 |
Opt. SR-EMBD | I2C 和 SPI 串行數據包內容協議觸發和解碼。 |
Opt. SR-ENET | 10BASE-T 和 100BASE-TX 串行數據包內容上協議搜索和解碼。 |
Opt. SR-PCIE | PCI Express 串行總線支持，包括串行數據包內容上自動觸發和解碼。 |
Opt. SR-USB | USB 2.0 和 3.0 低速、全速、高速和超速自動一致性測試和驗證。 |
Opt. SV23 | WLAN 802.11a/b/g/j/p 測量應用 |
Opt. SV24 | WLAN 802.11n 測量應用 |
Opt. SV25 | WLAN 802.11ac 測量應用 |
Opt. SV26 | SignalVu APCO Project 25 發射機測試和分析。 |
Opt. SV27 | SignalVu藍牙基本LE TX SIG測量 |
Opt. SV28 | LTE 基站 Tx 測量。 |
Opt. SV30 | IEEE 802.11AD SC 寬帶波形分析 |
Opt. SVA | SignalVu AM/FM/直接音頻測量。 |
Opt. SVE | SignalVu 寬帶頻譜分析和測量。 |
Opt. SVM | SignalVu 通用調制分析 |
Opt. SVO | SignalVu 靈活 OFDM 分析。 |
Opt. SVP | SignalVu 高級脈沖信號分析。 |
Opt. SVT | SignalVu 穩定時間測量 – 頻率和相位。 |
Opt. SWX-PCE | Switch Matrix Configurator - Multi Lane Test Automation |
Opt. TBT3 | TekExpress Thunderbolt 3.0 Tx 一致性/調試自動化解決方案（需要選件CIO、DJA 和 SDLA） |
Opt. USB2 | 通過自動儀器和測試模式控制，進行“一觸即成的”一致性測試。 |
Opt. USB3 | USB 3.1 Gen 1 和 Gen 2 手動檢定和分析解決方案 |
Opt. USB4 | TekExpress USB4 Tx 一致性和 DPOJET: USB4 Tx/Rx 測量解決方案（需要選件CIO、DJA 和 SDLA） |
Opt. USBSSP-TX | USB 3.1 Gen 1 和 Gen 2 自動化 TekExpress 解決方案 |
Opt. USB-TX | USB 3.1 Gen 1 自動化 TekExpress 解決方案 |
Opt. XGBT2 | 10GBASE-TekExpress 一致性和調試解決方案 |
選件 HD21DS | HDMI 2.1 高級分析和一致性軟件 |
