Power 1500系列模擬光功率計
- 類別：光功率計 - 品牌：唐領科技
Power 1500 系列光功率計提供對數模擬輸出以及數字光功率計功能，適用于需要實時反饋的應用場景。
特點：
簡單直觀的操作--通過 COHESIONUI?，您可以從 PC 或移動設備控制 Power 1500 系列。此外，大格式視圖模式便于在遠離工作臺時監控儀器。
支持單模和多模應用--可接受單模或多模光纖，無縫集成到您的測試設置中。
數字光功率讀出--方便的數字輸出光功率，適合需要實時反饋的應用。

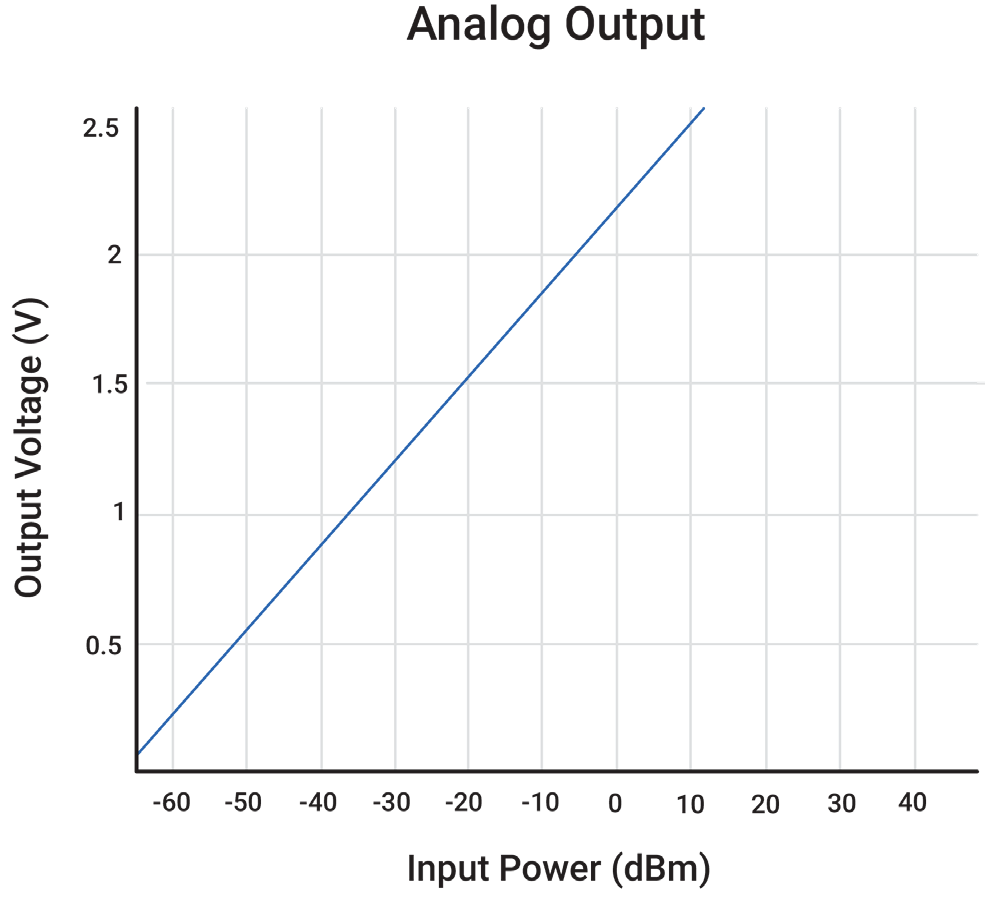

模擬輸出實現無縫硬件集成--模擬輸出可集成到您的硬件設置中，實現快速功率反饋（kHz 級別）。對數輸出便于檢測低功率信號。
單對數放大器--使用對數放大器消除了多級線性放大器光功率計的增益跳躍，確保在所有功率水平下提供一致且可靠的測量。
目標應用:
適用于需要光功率反饋的模擬控制環路：
自動化生產環境中光纖的機械定位。
快速表征調制器傳遞函數。
使用掃描激光測量組件的插入損耗與波長關系。
光學和電學模塊之間的時間對齊可精確控制觸發事件的發生時間。
功率記錄功能:

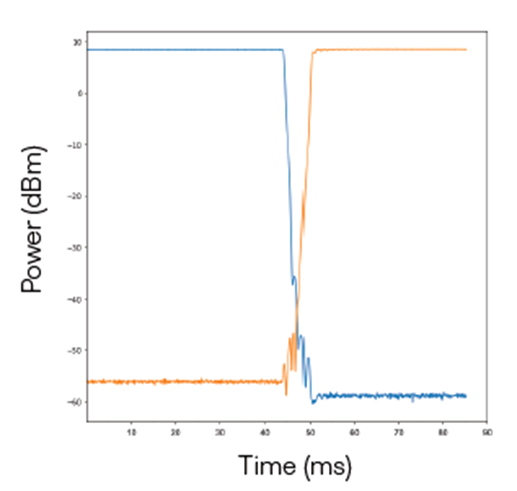

對于硅光子制造商來說，設備的設計、組裝和測試是一項高度復雜且具有挑戰性的任務，需要亞微米級的對準精度，以確保有效的光纖/光耦合和設備性能。 Power 1500 系列光功率計的模擬射頻輸出設計用于在其輸出電壓范圍內提供 60 dB 的光功率范圍測量，輸出電壓范圍可達數伏，且具有連續不間斷的對數響應。 這種模擬信號與行業領先的快速 1 MHz 響應相結合，為三維機電定位系統提供了卓越的反應時間，從微弱光信號到最終亞微米級定位，適用于當今的硅光子應用。 卓越的不間斷對數響應使高通量測試系統能夠在光纖對準過程中更快地找到“首次光”。這使得從晶圓到組裝和最終封裝的光子組件的對準、測試和組裝變得更加容易，從而提高了自動化硅光子和通用光電子組裝和測試系統的吞吐量。 右側的圖表是一個功率與時間的圖表，展示了 Power 1500 系列的數據記錄功能。該測量顯示了光開關在切換事件后兩個輸出端口之間的功率轉換。 通過與其他光模塊或設備同步觸發功率測量，可以記錄毫秒級的測量數據。在光開關中添加了延遲，以便捕獲切換前后的狀態。
通用功能

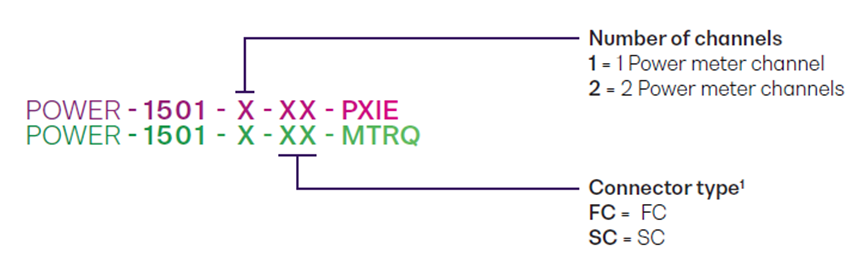

項目 | PXI | MATRIQ |
總線連接 | PXIE | USB 和以太網 |
光纖連接器類型 | FC/APC, FC/PC, SC/PC, SC/APC | FC/APC, FC/PC, SC/PC, SC/APC |
槽位數量 | 1 | - |
通道數量 | 1 或 2 | 1 或 2 |
尺寸 (高 x 寬 x 深) | 130 x 20 x 215 mm (5.1 x 0.8 x 8.5英寸) | 53 x 120 x 202 mm (2.1 x 4.7 x 8.0英寸) |
重量 | 約 1 kg (約 2.2 磅) | 約 1.1 kg (約 2.4 磅) |
工作溫度范圍 | 5°C 至 45°C (41°F 至 113°F) | 5°C 至 45°C (41°F 至 113°F) |
存儲溫度范圍 | -40°C 至 70°C (-40°F 至 158°F) | -40°C 至 70°C (-40°F 至 158°F) |
模擬輸出
型號 | 1501 | 1501 |
傳感器 | InGaAs 寬面積探測器 | InGaAs 寬面積探測器 |
波長范圍 | 750 至 1700 nm | 750 至 1700 nm |
功率范圍 | -60 至 +10 dBm | -60 至 +10 dBm |
損傷閾值 | +12 dBm | +12 dBm |
偏振依賴響應 | <0.2 dB | <0.2 dB |
回波損耗 | >45 dB | >45 dB |
電氣連接器 | SMA | SMA |
輸出阻抗 | 50 歐姆 | 50 歐姆 |
最大輸出 | <2.5 V (2 V @ +10 dBm 典型值) | <2.5 V (2 V @ +10 dBm 典型值) |
轉換增益 | 10M 歐姆輸入：33.33 mV/dB (典型值)；50 歐姆輸入：16.66 mV/dB (典型值) | 10M 歐姆輸入：33.33 mV/dB (典型值)；50 歐姆輸入：16.66 mV/dB (典型值) |
線性度 | ±0.25 dB | ±0.25 dB |
3 dB 頻率響應 | 1550 nm 時：>-20 dBm 為 1 MHz；>-30 dBm 為 350 kHz；>-40 dBm 為 25 kHz | 1550 nm 時：>-20 dBm 為 1 MHz；>-30 dBm 為 350 kHz；>-40 dBm 為 25 kHz |
數字功率計

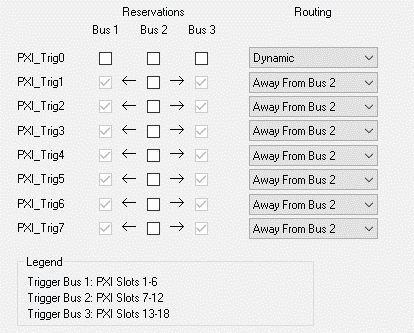

型號 | 1501 | 1501 |
校準波長 | 850, 1310, 1490, 1550 nm | 850, 1310, 1490, 1550 nm |
線性度 | ±0.1 dB (-40 dBm 至 0 dBm)；±0.20 dB (-50 dBm 至 -40 dBm) | ±0.1 dB (-40 dBm 至 0 dBm)；±0.20 dB (-50 dBm 至 -40 dBm) |
總不確定度 | ±0.22 dB (典型值) | ±0.35 dB (最大值) |
平均時間 | 100 μs 至 10 s | 100 μs 至 10 s |
分辨率 | 0.01 dB | 0.01 dB |
3 dB 頻率響應 | 5 kHz | 5 kHz |
數據記錄能力 | 每通道 1 至 1024 個數據點 | 每通道 1 至 1024 個數據點 |
采樣率 | 0.01 Hz 至 12 kHz | 0.01 Hz 至 12 kHz |
PXIE 觸發能力 | 是 | 否 |
