OSFP-XD測試夾具
- 類別：測試夾具 - 品牌：唐領科技

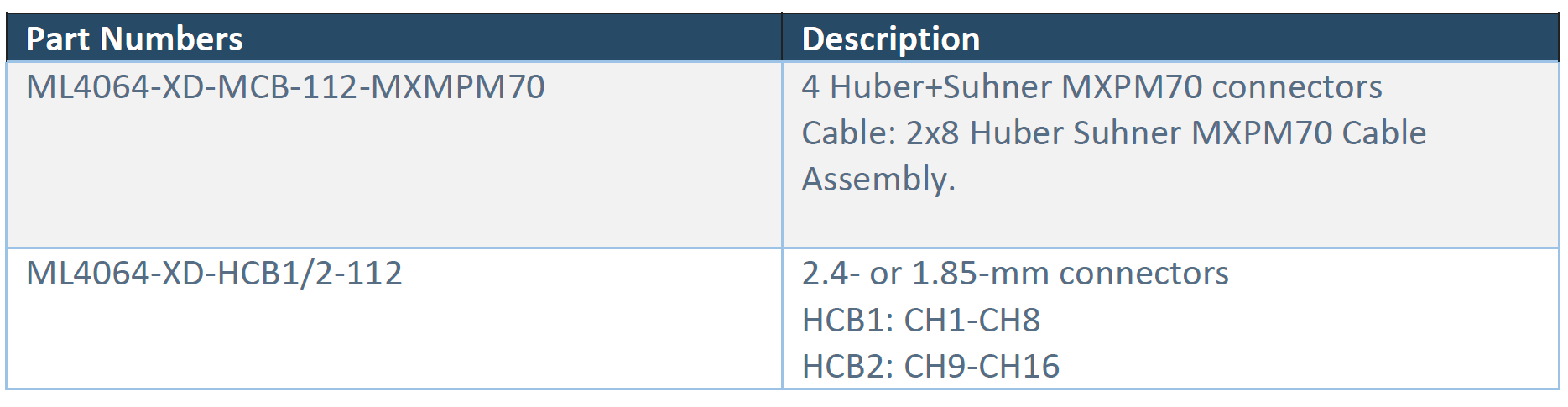

MultiLane 的 OSFP-XD 主機和模塊一致性板（HCB 和 MCB）系列已準備好加速行業進入太比特一代。準備發貨的 ML4064-XD-MCB-112-MXPM70 提供了一種測試非常早期的 OSFP-XD 可插拔設備的方法，而 ML4064-XD-HCB1/2-112 及其一系列高性能 SI 曲線允許早期端口表征/測試。兩款測試夾具均符合CEI-56G-VSR-NRZ 和 IEEE 802.3ck 規范。
ML4064-XD-MCB-112-MXPM70主要特點：

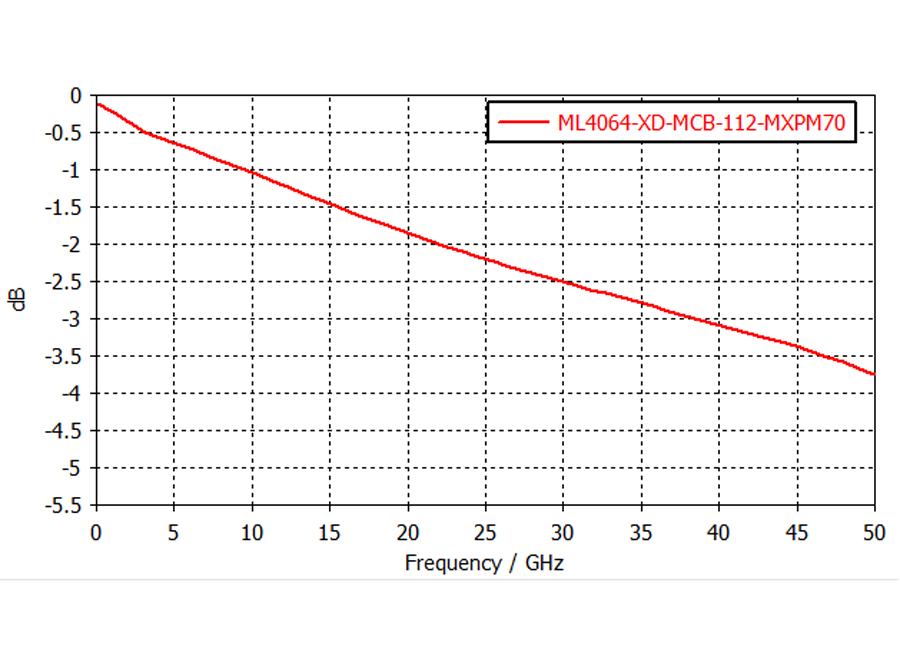

? MCB 損耗（包括 3“ MXPM70 電纜）符合 CEI-56G-VSR-NRZ 和 IEEE 802.3ck。
? CMIS GUI提供了全面的DUT互操作性方法，允許用戶訪問模塊中的完整CMIS應用，有效API
? I2C 主站由板載微控制器和/或外部引腳接頭驅動
? 板載 LED 顯示 MSA 輸出報警狀態
? 用于 MSA 輸入控制信號的板載按鈕/跳線

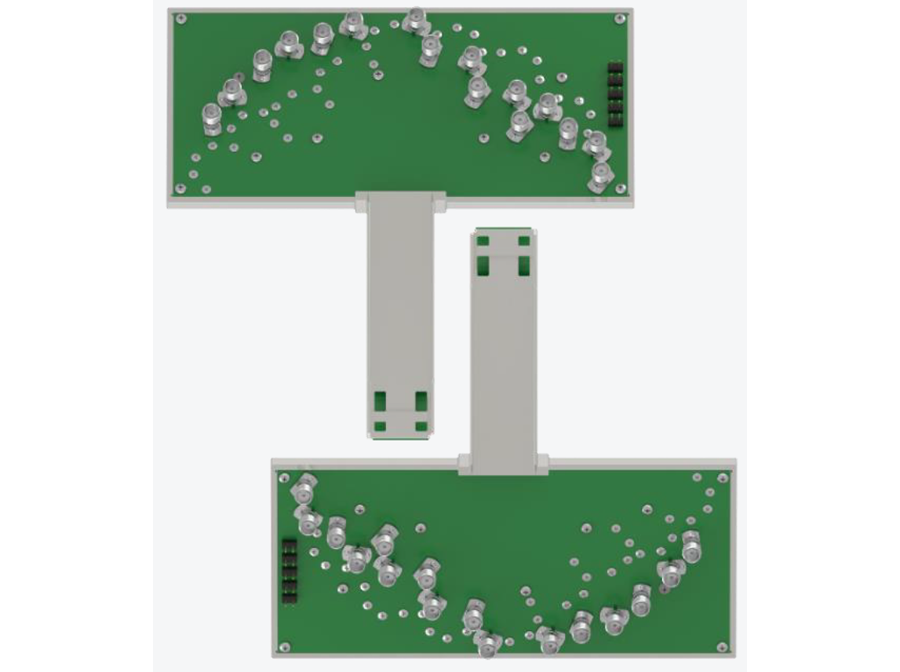

ML4064-XD-HCB1/2-112主要特點：
? 符合 IEEE802.3ck 和 CEI-56G-VSR-NRZ
? 采用高性能印刷電路板材料制造

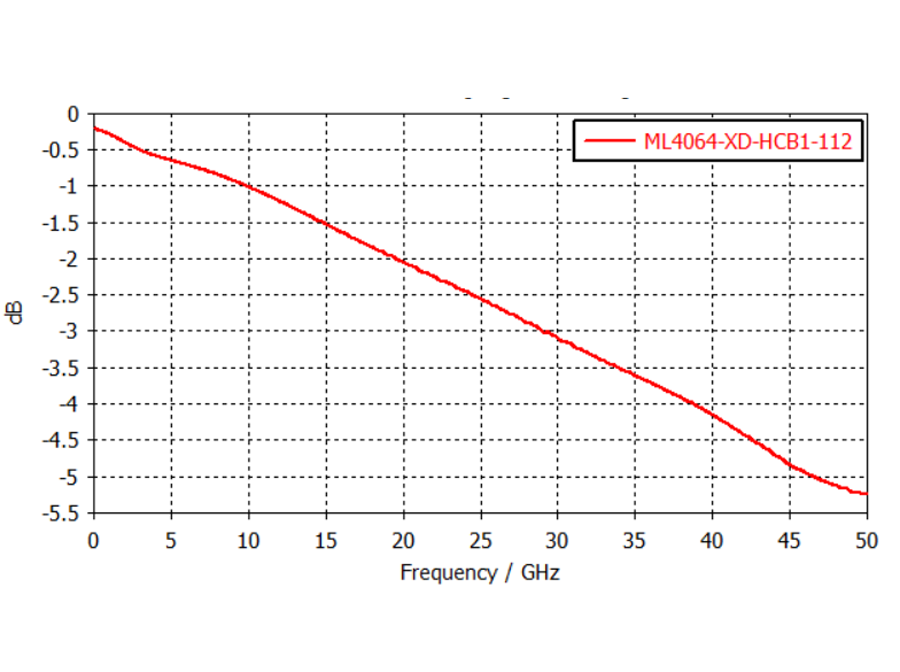

? 所有通道的插入損耗相同
? HCB1 支持 8x112G TX 和 RX 通道
? HCB2 支持 8x112G TX 和 RX 通道
? 通過 2.4 mm 或 1.85 mm 連接器訪問高速信號
