QSFP112 測試夾具
- 類別：測試夾具 - 品牌：唐領科技
由于超大規模數據中心的帶寬需求不斷增加，向112 Gbps SerDes的過渡現在正在全面展開。QSFP是推動下一代互連性開發的領先多源協議之一，MultiLane提供了QSFP 112G開發套件，其中包括模塊合規性板，主機合規性板和環回模塊。

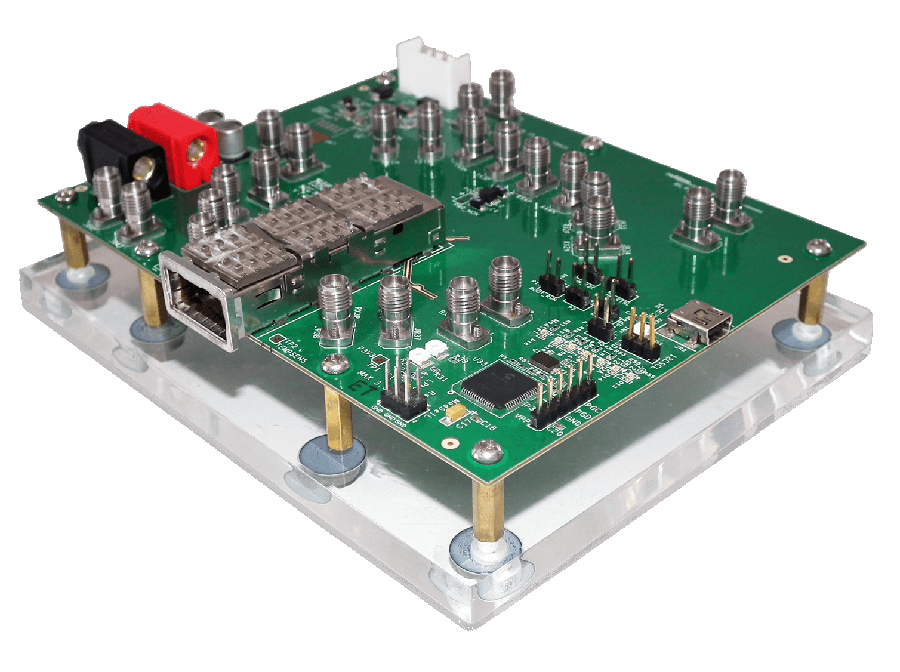

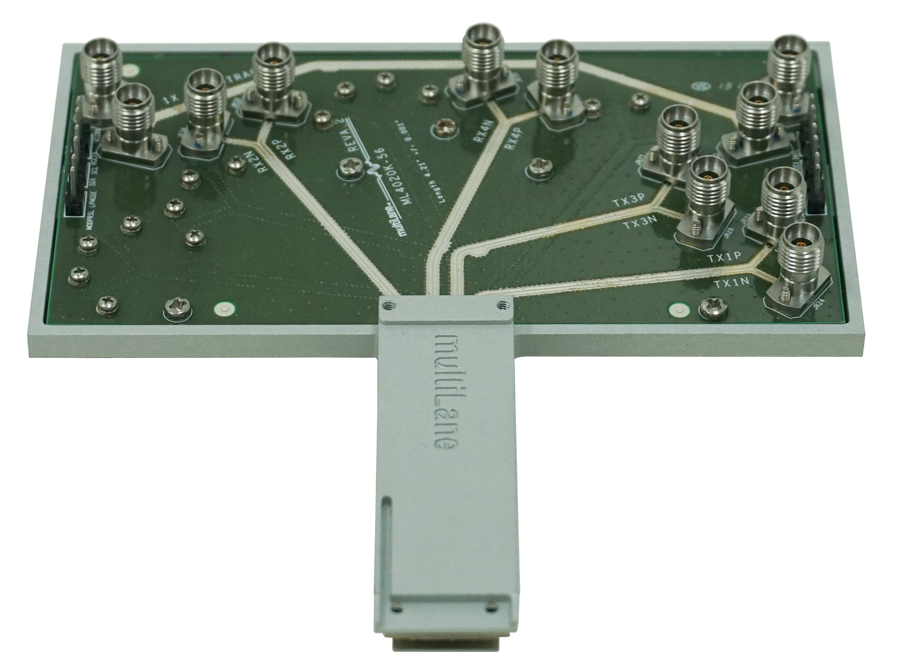

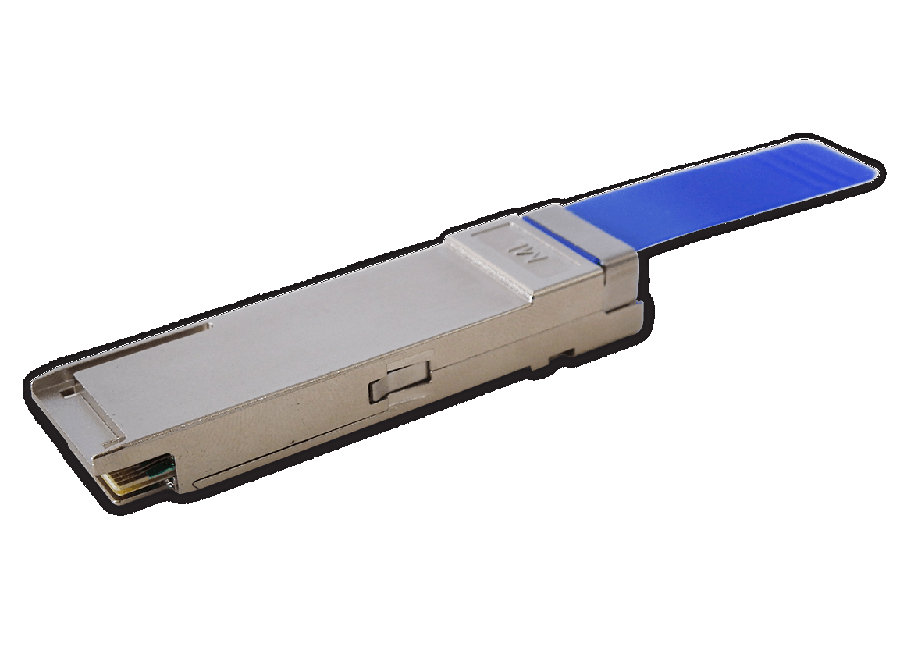

QSFP 112開發套件是測試400G QSFP產品的重要工具。模塊兼容板 （MCB） 用于測試收發器、AOC 和 DAC。主機合規性板（HCB）支持系統主機端口的測試，環回模塊（LB）提供了一種在研發驗證，生產測試和現場測試期間執行系統端口的經濟方法。
? 支持4X112G接口
? 符合CEI-112G-VSR-PAM4和CEI-56G-VSR-NRZ
? 匹配差分走線
? DUT電源控制（3.15V，3.3V，3.45V或其他用戶指定的電壓電平）
? DUT電流檢測
? 卓越的信號完整性性能
? 2.4或1.85mm連接器
? 低損耗
? 溫度監控
? 四角測試能力
? I2C 主機由板載微型或外部引腳接頭驅動
? USB接口
? 用戶友好的 GUI，用于 I2C R/W 命令和加載自定義 MSA 內存映射
? 所有 4 個通道均具有匹配的走線長度
? 板載 LED 顯示 MSA 輸出報警狀態
型號 | 描述 |
ML4041-112-24 | 400G QSFP MCB 2.4 mm連接器 |
ML4041-112-18 | 400G QSFP MCB 1.85 mm連接器 |
ML4020-112-24 | 400G QSFP HCB 2.4 mm連接器 |
ML4020-112-18 | 400G QSFP HCB 1.85 mm連接器 |
ML4002-112 | 400G QSFP Passive Loopback |
