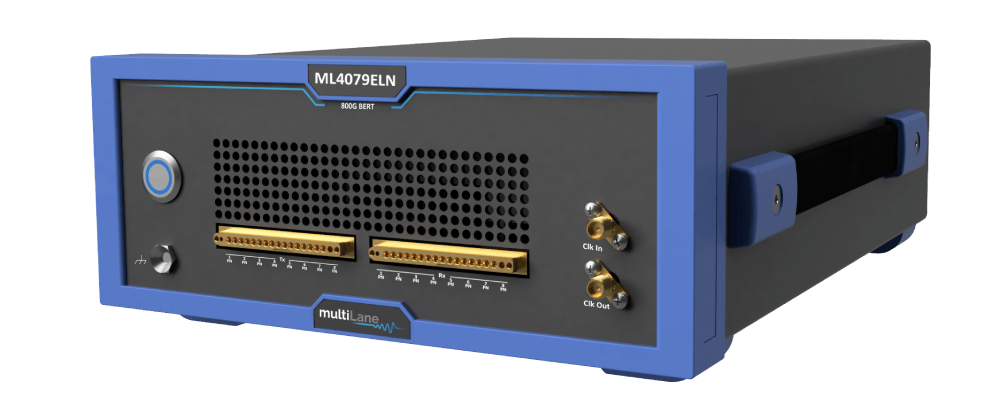

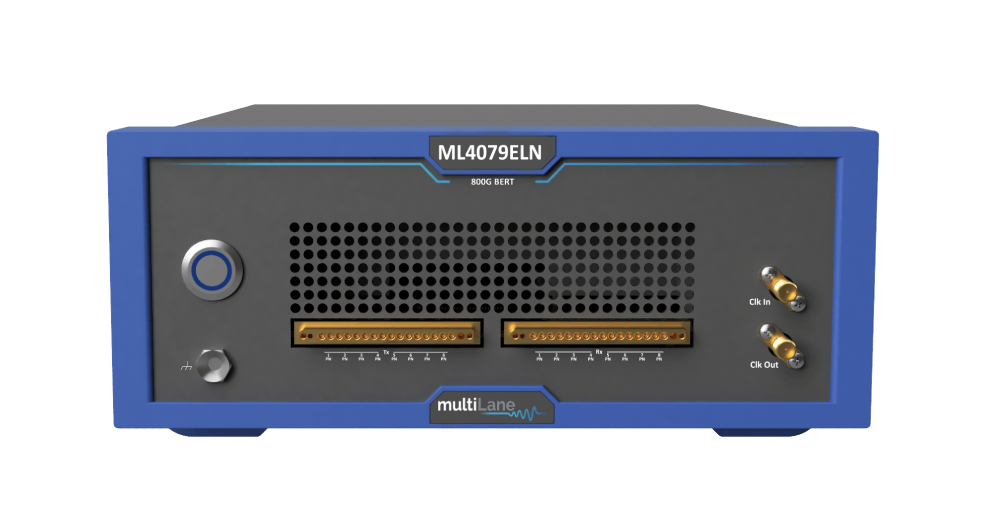

ML4079ELN PCIe5.0/6.0/7.0誤碼儀
- 類別：誤碼率測試儀 - 品牌：唐領科技
ML4079ELN 是一款功能完備的 800G 誤碼率測試儀（BERT），可配置為 8 通道，支持 1-1.5Gbps、2.55-5.9Gbps、7.3-11Gbps、24-32Gbps 和 41-66Gbps 的 NRZ 信號，以及 21.25-21.75GBaud、26.5625-36GBaud 和 44-66GBaud 的 PAM4 信號。
發射端支持 IEEE802.3ck 壓力測試和 OIF 規定的所有標準測試碼型，如 PRBS13Q、PRBS31Q 等。發射端（Tx）還可編程輸出用戶自定義碼型。
ML4079ELN 支持發射端和接收端均衡，最高可達 34dB，以克服因通道損耗或反射導致的信號完整性劣化。
此外，用戶可選擇通過編程添加等效于頻率相關衰減器的 ISI 通道，在奈奎斯特頻率處具有 1 至 9dB 的損耗。
ML4079ELN 專為線性光模塊、PCIe Gen 3.0/5.0/6.0/7.0，以及具有高接收端均衡能力的有源和無源電纜而設計。
主要特性
發射端
數據速率：1-1.5Gbps；2.55-5.9Gbps；7.3-11Gbps；24-32Gbps 和 41-66Gbps NRZ，以及 21.25-21.75GBaud；26.5625-36GBaud 和 44-66GBaud PAM4。
能夠以 100kbps 為步進調節比特率，查找接收端 PLL 鎖定裕量
DFE 和 CTLE 均衡
內眼電平獨立控制
發射端幅度擺幅最高可達 800 mVpp
支持格雷編碼 ? 誤碼注入
3 抽頭預加重/去加重或 7 抽頭線性 FFE

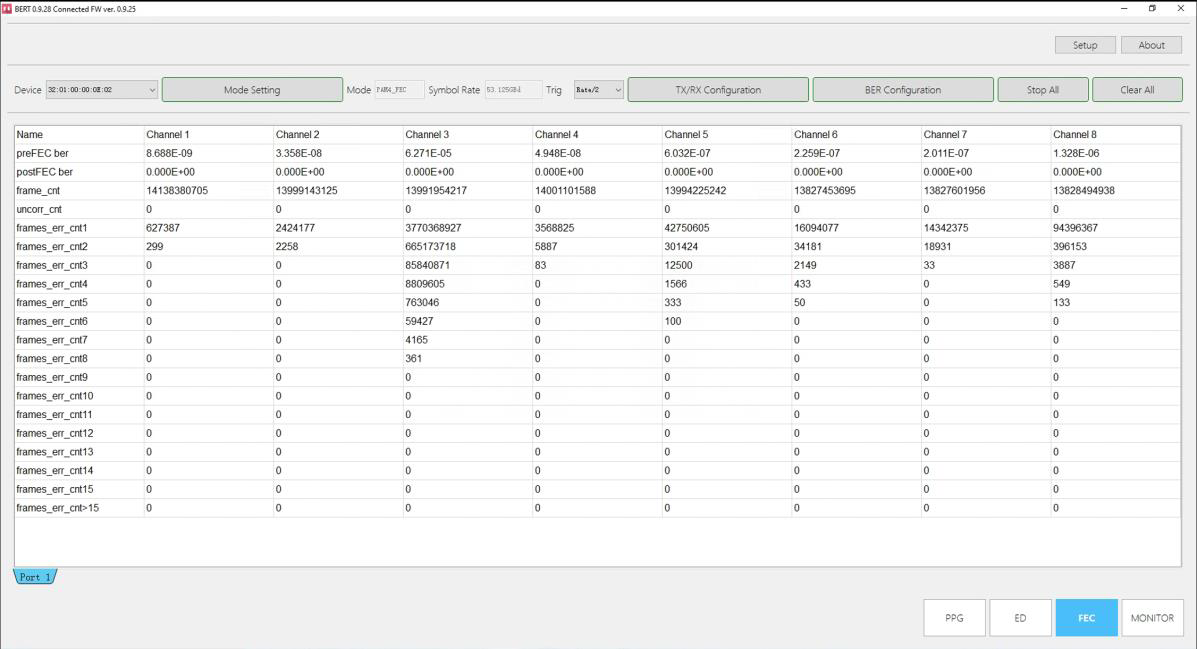

真實硬件 FEC。SER 和 FEC 測量及裕量可在各通道單獨提供，也可在 100G、400G 和 800G 模塊上提供。
可用碼型： o PRBS7/9/13/15/23/31 o PRBS13Q、PRBS31Q o 方波
突發和隨機噪聲注入
接收端
實時 SNR 監控
PAM 直方圖監控
支持以下碼型的誤碼檢測： o PRBS 7/9/13/15/23/31 o PRBS13Q 和 PRBS31Q
自動碼型檢測
信號丟失（LOS）指示器
最高 34dB 均衡能力
通用特性
提供 LabView 驅動和 Python 封裝
淺層環回測試
提供帶文檔的 API 庫
目標應用
可插拔和線性可插拔光模塊壓力測試
PCIe Gen 3.0、5.0、6.0 和 7.0 測試
銅纜和光纖傳輸線測試
有源和無源電纜測試
