400G誤碼儀
- 類別：誤碼率測試儀 - 品牌：唐領科技
BERT-1102是一款4通道或8通道的脈沖模式發生器（PPG）和誤碼檢測器，專為設計、特性分析以及光學收發器和光電器件的生產測試而設計，支持高達29 Gbaud/s的符號率，涵蓋NRZ和PAM4格式。憑借其可擴展性和卓越的信號保真度，BERT-1102是400 Gb/s通信系統中一種性價比極高的測試解決方案。
特點
可編程去加重和CTLE處理器--可編程的7級PPG發射去加重和誤碼檢測器接收器的連續時間線性均衡器（CTLE），允許用戶補償有限同軸電纜互連損耗。
單平臺測試--在一個平臺上完成所有被測設備（DUT）的特性分析（PXIe中可集成光和電測試），減少在儀器間切換電纜和跳線的時間。
內置時鐘恢復--每個誤碼檢測通道都配有獨立的同時時鐘和數據恢復（CDR）功能，使BERT測試成為一種多功能且易于使用的儀器，無需額外的時鐘恢復硬件。

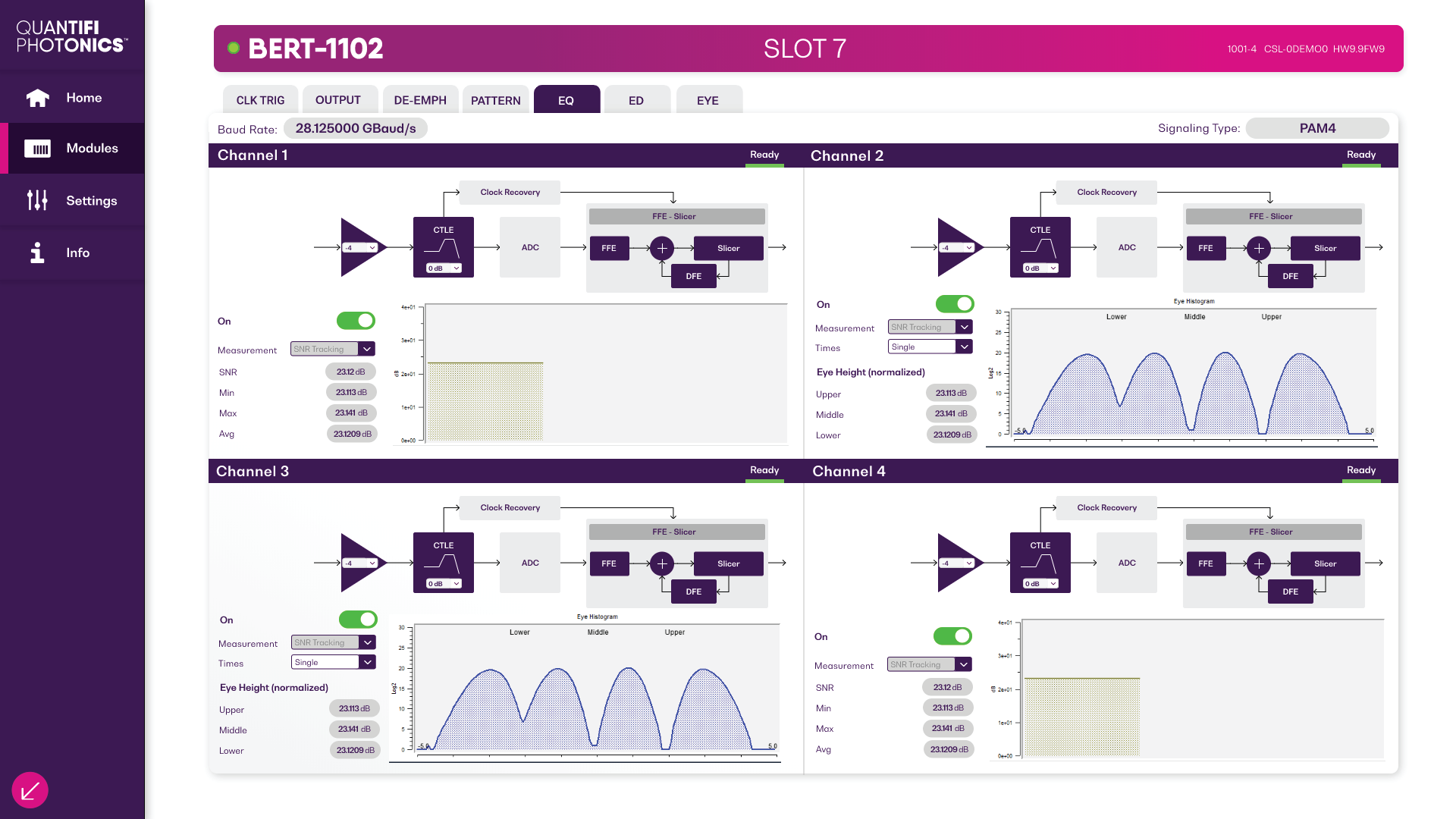

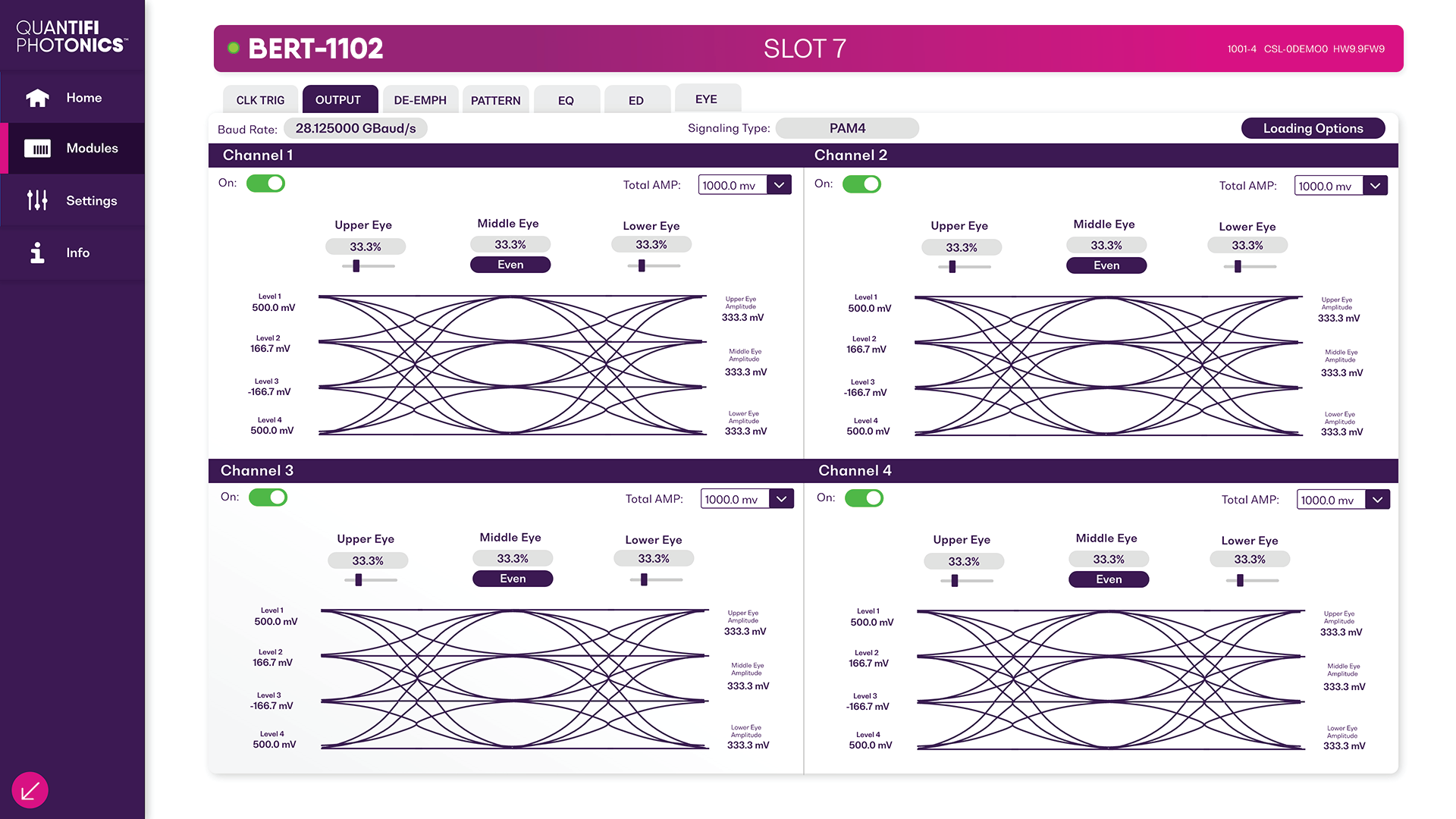

簡單控制與直觀GUI--使用易于使用的CohesionUI圖形界面，節省時間并降低復雜性。通過單一面板界面控制所有通道和功能（包括系統中所有其他Quantifi Photonics模塊）。
內部時鐘合成器--PPG內部集成了時鐘合成器，提供額外的便利和無故障操作。無需外部時鐘發生器。
PXI中極高的通道密度--每個兩槽PXIe模塊支持多達8個通道，單個PXIe機箱可容納多達64個同步的29 Gbaud通道（每個通道支持NRZ或PAM4）。
目標應用
多通道誤碼率測試儀，適用于運行高達29 Gbaud每通道的光或電收發器
有源光纜測試
高速SerDes、時鐘數據恢復和激光驅動器測試與特性分析
通用29 Gbaud脈沖模式發生器（NRZ和PAM4）

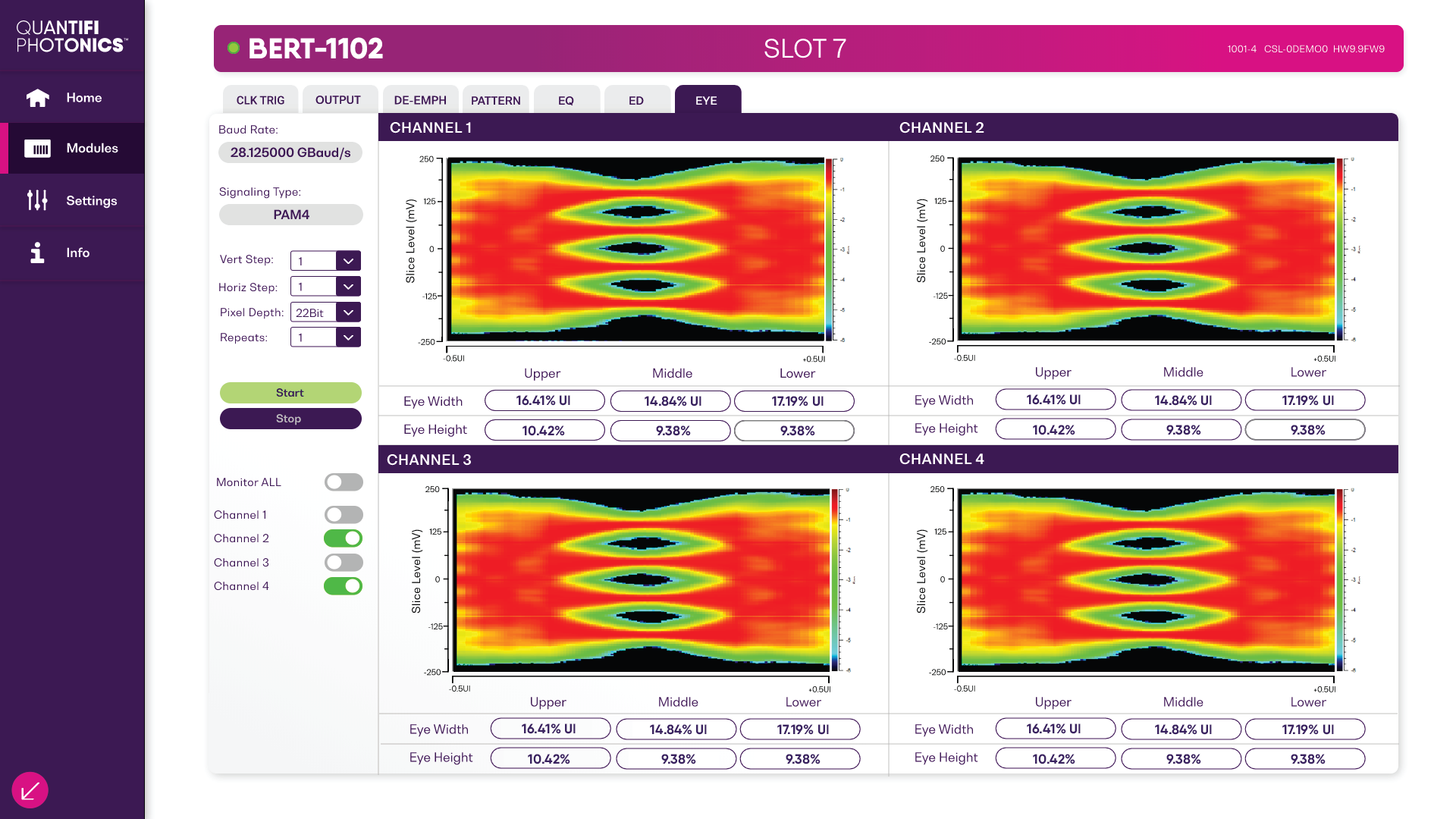

利用PXIe平臺的廣泛支持模塊，進行制造自動化測試，將所有類型的光和電測試集成到單一PXIe平臺示例數據信號
