800G LPO誤碼儀
- 類別：誤碼率測試儀 - 品牌：唐領科技

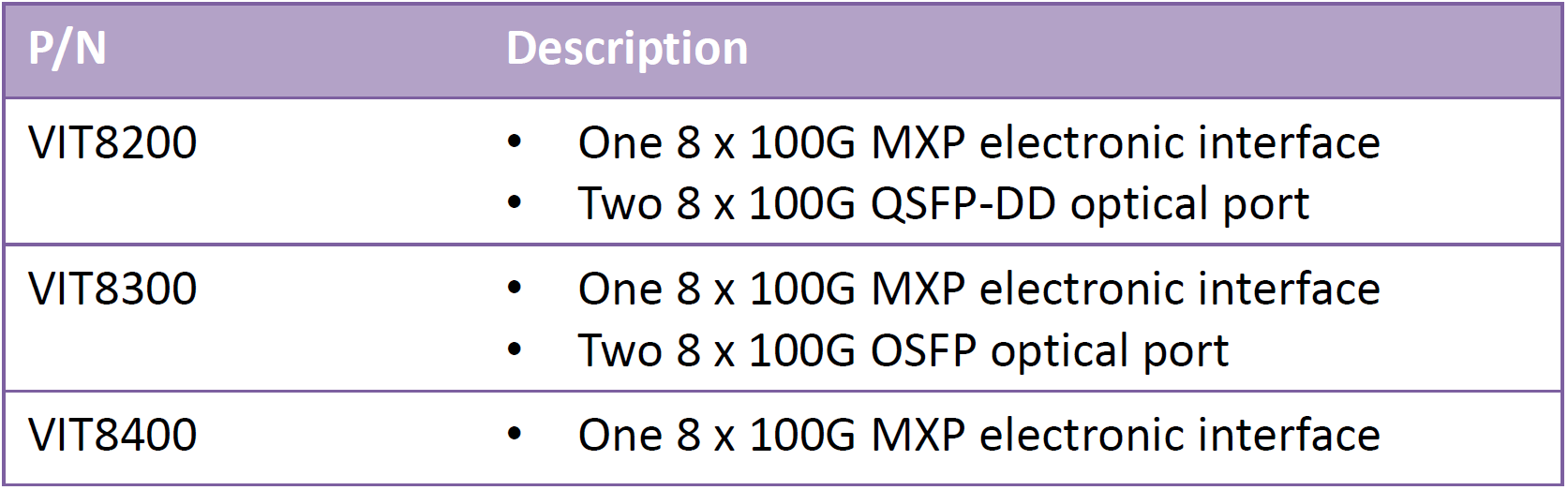

VIT8X00是一款8通道800G BERT，專為LPO等需要高均衡組合應用而設計的，均衡高達40dB。
VIT8X00包括發射機均衡(7Tap FFE)和類似TH5的接收機均衡，可以提供測量信噪比(SNR)、眼高測量、鏈路建立時間、BER測量和FEC測量。
目標應用
DSP based和LPO光模塊測試
DAC、ACC、AEC及測試
作為測試信號源

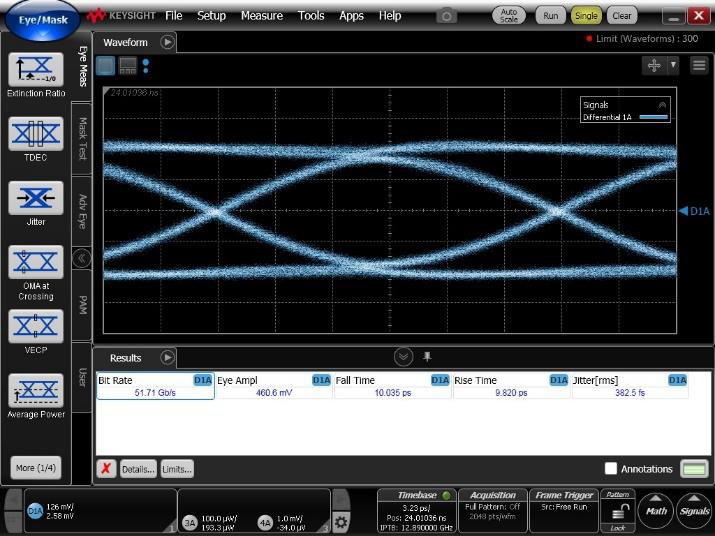

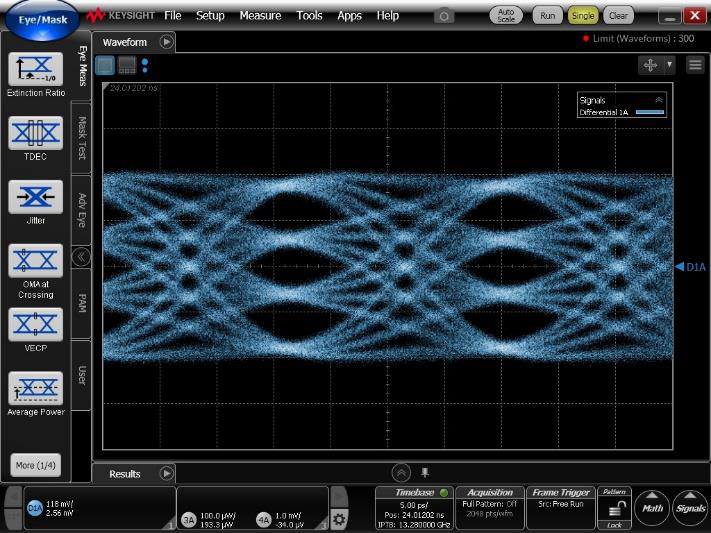

| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 注釋 |
| 供電電壓 | 100 | 220 | 240 | V | AC, 50-60Hz |
| 功率 | - | <15 | - | W | 不包括收發模塊的功耗 |
| 溫度 | 0 | 25 | 55 | ℃ | - |
| 尺寸 | 400(L) x 90(H) x 195(W) | mm | - | ||
| 誤碼檢測 | |||||
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 注釋 |
| 輸入電平 | 50 | - | 900 | mVpp | 差分 |
| 數據速率（NRZ） | 10.3125, 24.33, 24.8832, 25.78125, 26.5625, 27.952493, 28.05, 28.125, 49.7664, 51.5625, 53.125, 56.25 | Gbps | |||
| 數據速率（PAM4） | 24.8832, 25,25.06752, 25.78125, 26.5625, 28.125, 28.9, 49.7664, 50, 50.135, 51.5625, 53.125, 56.25, 57.8 | GBd | |||
| 輸入阻抗 | 93 | 100 | 105 | Ω | 差分 |
| 連接器 | 2.4 mm male | Multi-coax cable | |||
| 輸入模式（NRZ） | PRBS 7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 | - | |||
| 輸入模式（PAM4） | PRBS 7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q，SSPRQ | - | |||
| 發射端 | |||||
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 注釋 |
| 輸出電平 | 0 | - | 900 | mVppd | 差分，AC 耦合 |
| 預加重 | - | - | - | - | 7Tap Configurable |
| 數據速率（NRZ） | 10.3125, 24.33, 24.8832, 25.78125, 26.5625, 27.952493, 28.05, 28.125, 30.87, 49.7664, 51.5625, 53.125, 56.25 | Gbps | |||
| 隨機抖動（RMS） | - | <290 | - | fs | - |
| 數據速率（PAM4） | 10.3125, 24.8832, 25, 25.06752, 25.78125, 26.5625, 28.125, 28.9, 30.87, 49.7664, 50, 50.135, 51.5625, 53.125, 56.25, 57.8 | GBd | |||
| 阻抗 | 93 | 100 | 105 | Ω | 差分 |
| 連接器 | 2.4 mm male | Multi-coax cable | |||
| 輸出模式（NRZ） | PRBS 7, 9, 10, 11, 13, 15, 20, 23, 31, 49, 58 和用戶自定義模式（64 位） | - | |||
| 輸出模式（PAM4） | PRBS 7Q, 9Q, 10Q, 11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, JP03B, 線性模式, JP03A, SSRQ, 方波和用戶自定義模式（64 位） | - | |||
| 觸發時鐘 | |||||
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 注釋 |
| 輸出電平 | - | 450 | - | mV | 單端，AC 耦合，50Ω |
| 連接器 | 2.92 mm male | - | |||
| 時鐘速率（NRZ） | 1/4, 1/8, 1/16 分頻 | - | |||
| 時鐘速率（PAM4） | 1/2, 1/4, 1/8, 1/16 分頻 | - | |||

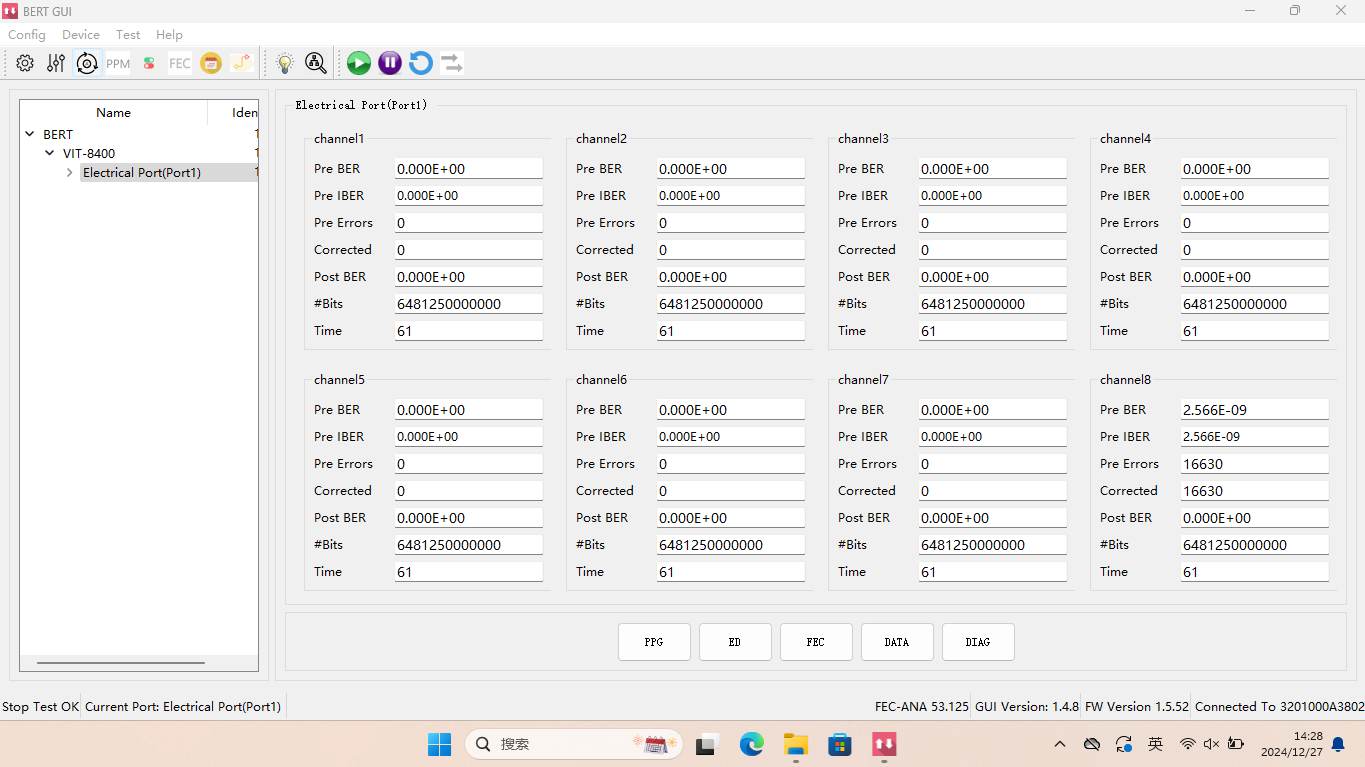

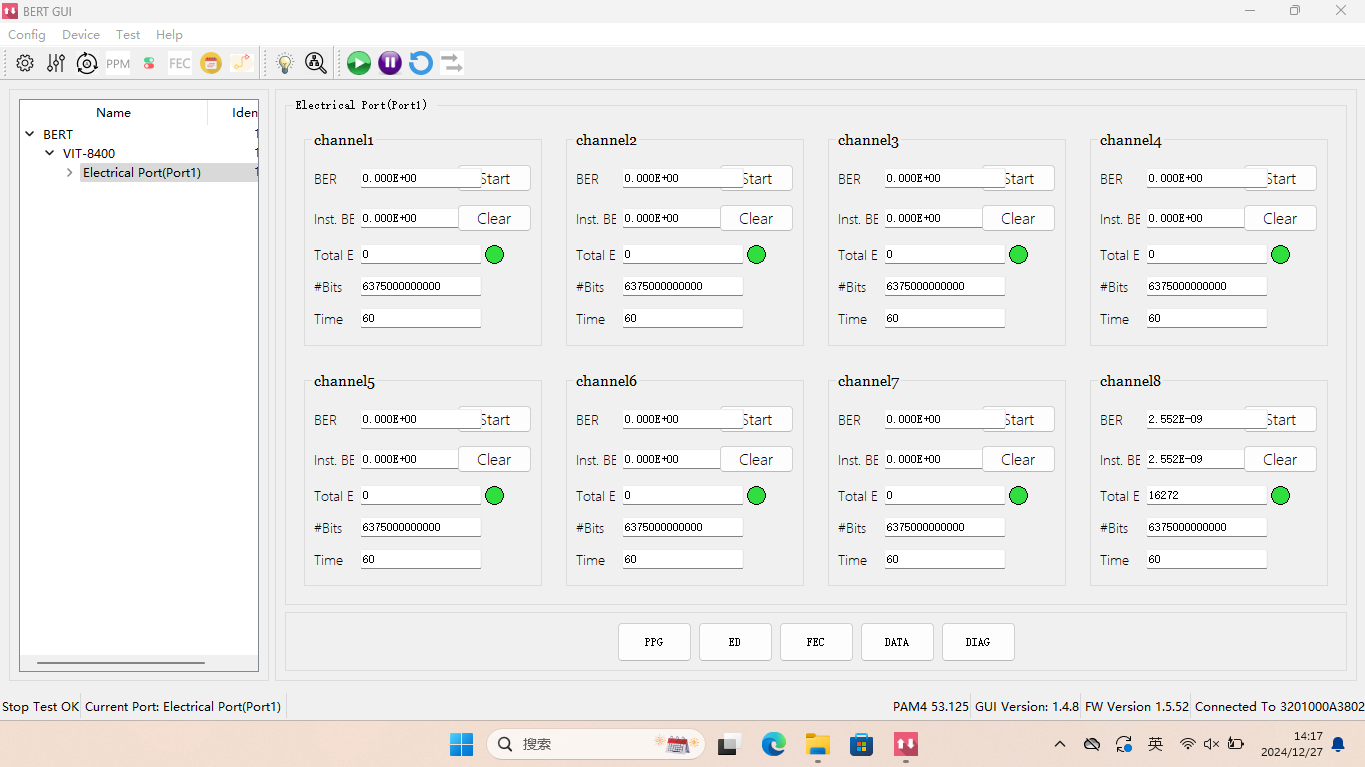

KP4 FEC分析功能
Real Hardware FEC分析
Real-time FEC Symbol Error測量
Pre and Post FEC Bit Error Rate測量
Pre and Post FEC BER曲線顯示
支持2x400G,4X200G,8X100G mode(53GBd) KP4 FEC分析
支持2x200G,4X100G,8X50G mode(26GBd) KP4 FEC分析
鏈路分析功能
支持Link training(DAC and ACC cable application)
RX眼高掃描
輸入信號頻率偏移監控
通道損耗評估
